M150

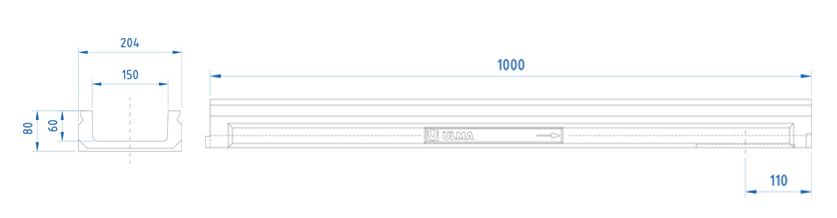

Linienentwässerungsrinne ULMA, Typ M150: Außenbreite 204 mm; Innenbreite 150 mm und Gesamthöhe 80 mm zur Aufnahme von Regenwasser in einem Meter Länge. Befestigungssystem mit 2 Schrauben pro Laufmeter.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| M150 | 1000mm | 80mm | 204mm | 150mm | 160mm | - | 89.0 | 72.0 | 15.52 | 2.5 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | B-125 | FNX150UCBM | 2 Schrauben pro LM | DWG | |
| Gusseisen | Stegrost | C-250 | FNX150UCCM | 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stegrost | A-15 | GN150UCA | 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Lochrost | A-15 | GP150UCA | 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Maschenrost | B-125 | GEX150UCB33 | 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stöckel Schutz Maschenrost | B-125 | GEHX150UCB | 2 Schrauben pro LM | DWG | |
| Edelstahl | Lochrost | A-15 | IP150UCA | 2 Schrauben pro LM | DWG | |
| EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
|---|---|---|
| Einlaufkaste ASELF200 | DWG | |
| Konstruktionsdetails. Einbau in Asphalt | DWG | |
| Konstruktionsdetails. Einbau in Beton | DWG | |
| Konstruktionsdetails. Einbau in Pflaster | DWG | |
| Konstruktionsdetails. Einbau in Asphalt auf Betonrahmen | DWG | |
| Konstruktionsdetails. Einbau in Beton auf Betonrahmen | DWG | |
| Konstruktionsdetails. Einbau in Pflaster auf Betonrahmen | DWG | |
