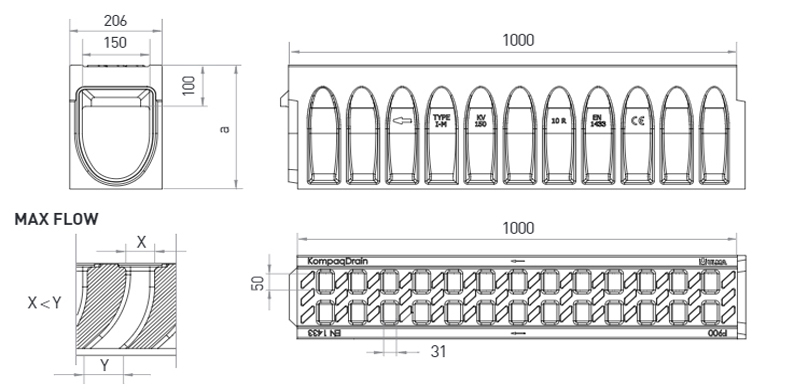

KOMPAQ150 CIVIL
Lineare Entwässerungsrinne, Modell ULMA KompaqDrain® Civil KVF150, mit integriertem Rost, in einem Stück gegossen und ohne Übergänge aus hochbeständigem Polymerbeton. Vandalismussicher und rostbeständig, für den Einbau auf Bodenniveau. Lastklasse F-900 für große Lasten. Maschenweite der Rinne (MW 31x50mm) und Einlaufquerschnitt der Rinne (398cm2/mtr). Mit optimiertem V-förmigem Querschnitt und Einlauföffnungen mit MAX-FLOW®- Geometrie: Selbstreinigungseffekt auch bei geringem Wasservolumen, erhöhte Entwässerungskapazität bei Maximaldurchsatz und progressive Erweiterung der Öffnungen zur Vermeidung von Abfallansammlungen für Bereiche ohne natürliche Geländeneigung. Aktive Oberfläche, um die Wasserfläche zu unterbrechen und das Wasser zu den Einlauföffnungen zu lenken, und rutschfestes Profil. Nut-Feder-Verbindung für die horizontale und vertikale Ausrichtung sowie Versiegelungsvormarkierung für ein leichteres Anbringen der Dichtung. Die Revisionsöffnung und die Einlaufkasten enthalten: der Gussstegrost FNX150FTFM, Länge 500mm, schwarz, Schlitzweite 8mm, Einlaufquerschnitt Rost 364 cm2/mtr. Seitliche Vormarkierungen für horizontale Abläufe auf jeder Seite und seitliche Vormarkierungen für Verbindungen in T, L und Kreuz.
Lieferbare Rinnen
RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|
Außen | Innen | Vert. | Horiz. | ||||||||
KVF150.10R | 1000mm | 300mm | 206mm | 150mm | 227.0 | 15.0 | 65.0 | DWG | |||
KVF150.20R | 1000mm | 400mm | 206mm | 150mm | 377.0 | 15.0 | 75.0 | DWG | |||
KVF150.30R | 1000mm | 500mm | 206mm | 150mm | 527.0 | 10.0 | 84.0 | DWG |
EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
---|---|---|
Revisionsöffnung AKVF150MF | DWG | |
Einlaufkasten AKVF150MF.RS + AKVF150I + AKVF150B | DWG | |
Konstruktionsdetails. Einbau in Asphalt Längs zur Fahrtrichtung | DWG | |
Konstruktionsdetails. Einbau in Asphalt Quer zur Fahrtrichtung | DWG | |
Konstruktionsdetails. Einbau in Beton Längs zur Fahrtrichtung | DWG | |
Konstruktionsdetails. Einbau in Beton Quer zur Fahrtrichtung | DWG |
