KOMPAQ200 CITY
Lineare Entwässerungsrinne, Modell ULMA KompaqDrain® City KVFDH200, mit integriertem Rost, in einem Stück gegossen und ohne Übergänge aus hochbeständigem Polymerbeton. Vandalismussicher und rostbeständig, für den Einbau auf Bodenniveau. Lastklasse D-400 für die Durchfahrt aller Arten von Fahrzeugen und mit reduzierten Fanglöchern von 16mm. Maschenweite der Rinne (MW 16x74mm) und Einlaufquerschnitt der Rinne (573cm2/mtr). Mit optimiertem V-förmigem Querschnitt und Einlauföffnungen mit MAX-FLOW®- Geometrie: Selbstreinigungseffekt auch bei geringem Wasservolumen, erhöhte Entwässerungskapazität bei Maximaldurchsatz und progressive Erweiterung der Öffnungen zur Vermeidung von Abfallansammlungen für Bereiche ohne natürliche Geländeneigung. Aktive Oberfläche, um die Wasserfläche zu unterbrechen und das Wasser zu den Einlauföffnungen zu lenken, und rutschfestes Profil. Nut-Feder-Verbindung für die horizontale und vertikale Ausrichtung sowie Versiegelungsvormarkierung für ein leichteres Anbringen der Dichtung.
Die Revisionsöffnung und die Einlaufkasten enthalten: der Gussstegrost FNX200FTDM, Länge 500mm, schwarz, Schlitzweite 13,75mm, Einlaufquerschnitt Rost 552 cm2/mtr. Seitliche Vormarkierungen für horizontale Abläufe auf jeder Seite und seitliche Vormarkierungen für Verbindungen in T, L und Kreuz.
Lieferbare Rinnen
RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|
Außen | Innen | Vert. | Horiz. | ||||||||

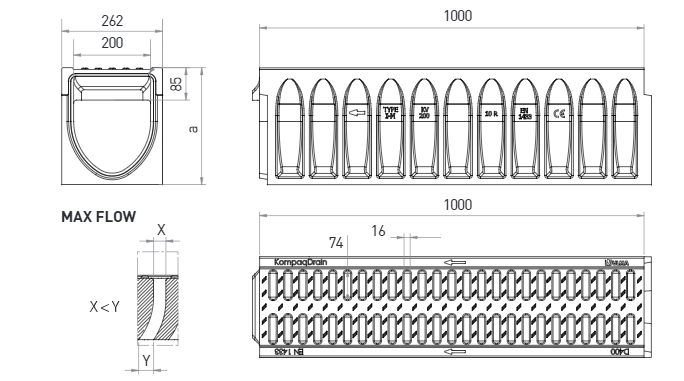

KVFDH200.10R | 1000mm | 305mm | 262mm | 200mm | 318.0 | 12.0 | 79.0 | DWG | |||
KVFDH200.30R | 1000mm | 505mm | 262mm | 200mm | 718.0 | 8.0 | 101.0 | DWG | |||
KVFDH200.50R | 1000mm | 705mm | 262mm | 200mm | 1118.0 | 8.0 | 131.0 | DWG |
EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
---|---|---|
Revisionsöffnung AKVFDH200MF | DWG | |
Einlaufkästen AKVFDH200MF.R + AKVF200I + AKVF200B | DWG | |
Konstruktionsdetails. Einbau in Pflaster bis zu Belastungsklasse C250 | DWG | |
Konstruktionsdetails. Einbau in Pflaster für die Belastungsklasse D400 | DWG | |
Konstruktionsdetails. Einbau in Asphalt Längs zur Fahrtrichtung | DWG | |
Konstruktionsdetails. Einbau in Asphalt Quer zur Fahrtrichtung bis zu Belastungsklasse C250 | DWG | |
Konstruktionsdetails. Einbau in Asphalt Quer zur Fahrtrichtung für die Belastungsklasse D400 | DWG | |
Konstruktionsdetails. Einbau in Beton Längs zur Fahrtrichtung | DWG | |
Konstruktionsdetails. Einbau in Beton Quer zur Fahrtrichtung | DWG |
