KOMPAQ200 INDUSTRY

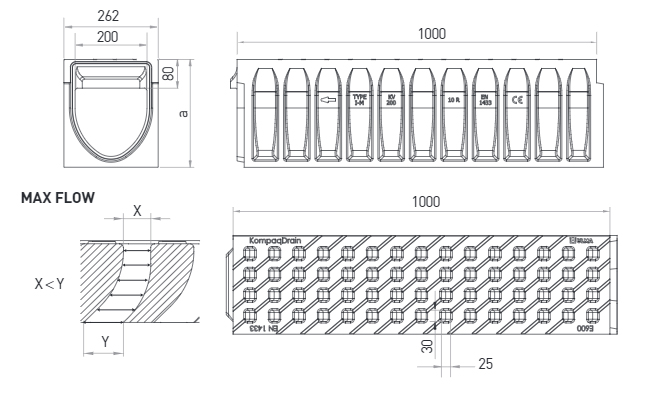

Lineare Entwässerungsrinne, Modell ULMA KompaqDrain® Industry KVE200, mit integriertem Rost, in einem Stück gegossen und ohne Übergänge aus hochbeständigem Polymerbeton. Vandalismussicher und rostbeständig, für den Einbau auf Bodenniveau. Belastungsklasse E-600 mit Oberflächengestaltung ohne Vorsprünge zur Vermeidung von Vibrationen in vorbeifahrenden Fahrzeugen, 30x25mm Aufnahmelöcher. Einlaufquerschnitt der Rinne (480cm2/mtr). Mit optimiertem V-förmigem Querschnitt und Einlauföffnungen mit MAX-FLOW®- Geometrie: Selbstreinigungseffekt auch bei geringem Wasservolumen, erhöhte Entwässerungskapazität bei Maximaldurchsatz und progressive Erweiterung der Öffnungen zur Vermeidung von Abfallansammlungen für Bereiche ohne natürliche Geländeneigung. Aktive Oberfläche, um die Wasserfläche zu unterbrechen und das Wasser zu den Einlauföffnungen zu lenken, und rutschfestes Profil. Nut-Feder-Verbindung für die horizontale und vertikale Ausrichtung sowie Versiegelungsvormarkierung für ein leichteres Anbringen der Dichtung.
Die Revisionsöffnung und die Einlaufkasten enthalten: der Gussstegrost FNX200FTEM, Länge 500mm, schwarz, Schlitzweite 13,75mm, Einlaufquerschnitt Rost 552 cm2/mtr. Seitliche Vormarkierungen für horizontale Abläufe auf jeder Seite und seitliche Vormarkierungen für Verbindungen in T, L und Kreuz.
Lieferbare Rinnen
RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|
Außen | Innen | Vert. | Horiz. | ||||||||
KVE200.10R | 1000mm | 300mm | 262mm | 200mm | 318.0 | 12.0 | 81.0 | DWG | |||
KVE200.30R | 1000mm | 500mm | 262mm | 200mm | 718.0 | 8.0 | 104.0 | DWG | |||
KVE200.50R | 1000mm | 700mm | 262mm | 200mm | 1118.0 | 8.0 | 134.0 | DWG |
EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
---|---|---|
Revisionsöffnung AKVE200MF | DWG | |
Einlaufkasten AKVE200MF.RS + AKVF200I + AKVF200B | DWG | |
Konstruktionsdetails. Einbau in Asphalt Längs zur Fahrtrichtung bis zu Belastungsklasse D400 | DWG | |
Konstruktionsdetails. Einbau in Asphalt Längs zur Fahrtrichtung für die Belastungsklasse E600 | DWG | |
Konstruktionsdetails. Einbau in Asphalt Quer zur Fahrtrichtung bis zu Belastungsklasse C250 | DWG | |
Konstruktionsdetails. Einbau in Asphalt Quer zur Fahrtrichtung für die Belastungsklasse D400 und E600 | DWG | |
Konstruktionsdetails. Einbau in Beton Längs zur Fahrtrichtung | DWG | |
Konstruktionsdetails. Einbau in Beton Quer zur Fahrtrichtung | DWG |
