HYDRO

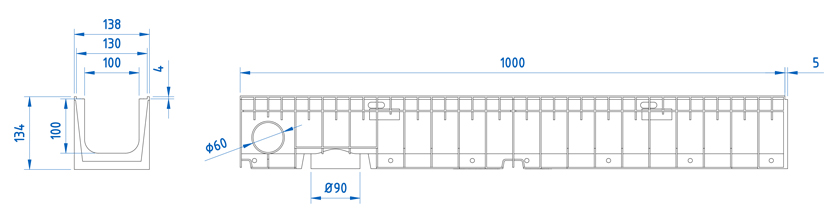

Linienentwässerungsrinne ULMA, Typ HYDRO: Außenbreite 138 mm; Innenbreite 100 mm und Gesamthöhe 134mm zur Aufnahme von Regenwasser in einem Meter Länge. Befestigung mit Knebel und Schrauben
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| HYDRO | 1000mm | 134mm | 138mm | 100mm | 90mm | 60mm | 97.0 | 90.0 | 1.4 | 3.6 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | B-125 | FNX100UCBM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Gusseisen | Stegrost | C-250 | FNX100UCCM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stegrost | A-15 | GN100UOA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stegrost | A-15 | GN100UCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Lochrost | A-15 | GP100UCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Maschenrost | B-125 | GEX100UCB33 | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stöckel Schutz Maschenrost | B-125 | GEHX100UCB | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Schlitzrahmen | C-250 | GR100UOC | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Doppel Schlitzrahmen | C-250 | GDR100UOC | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Edelstahl | Stegrost | A-15 | IN100UCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Edelstahl | Lochrost | A-15 | IP100UCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Kunstsoff | Länsstabrost Schwarz | A-15 | PNLH100UCAM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Kunstsoff | Länsstabrost Grau | A-15 | PNLH100UCAM GRIS | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Kunstsoff | Länsstabrost Beige | A-15 | PNLH100UCAM BG | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| INSTALLATIONSDETAILS | ||
|---|---|---|
| Konstruktionsdetails. Einbau in Asphalt | DWG | |
| Konstruktionsdetails. Einbau in Beton | DWG | |
| Konstruktionsdetails. Einbau in Beton mit Schlitzrahmen | DWG | |
| Konstruktionsdetails. Einbau in Pflaster | DWG | |
| Konstruktionsdetails. Einbau in Pflaster mit Schlitzrahmen | DWG | |
