EUROKIT

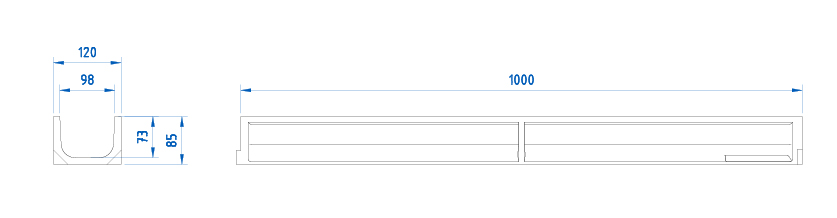

Linienentwässerungsrinne ULMA Typ EUROKIT: Länge 1000mm, Außenbreite 120 mm; Innenbreite 98 mm und Gesamthöhe 85 mm.
Lieferbare Rinnen
RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Außen | Innen | Vert. | Horiz. | |||||||||
EUROKIT | 1000mm | 85mm | 120mm | 98mm | 110.0 | - | 66.5 | 108 (mit Roste | 6.43 | 2.0 | DWG |
Lieferbare Abdeckungen
Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
---|---|---|---|---|---|---|
Verzinkter Stahl | Schlitzrahmen | A-15 | GNS100UOA | Click. Ohne Schrauben | DWG | |
Verzinkter Stahl | Schlitzrahmen | A-15 | GR100UOAH25 | ohne Fixierung | DWG |
EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
---|---|---|
Konstruktionsdetails. Einbau in Pflaster | DWG | |
Konstruktionsdetails. Einbau in Pflaster mit Schlitzrahmen | DWG | |
Konstruktionsdetails. Einbau in Pflaster auf Betonrahmen | DWG | |
Konstruktionsdetails. Einbau in Pflaster auf Lagerplatte | DWG | |
Konstruktionsdetails. Einbau in Asphalt | DWG | |
Konstruktionsdetails. Einbau in Asphalt auf Betonrahmen | DWG | |
Konstruktionsdetails. Einbau in Beton | DWG | |
Konstruktionsdetails. Einbau in Beton mit Schlitzrahmen | DWG | |
Konstruktionsdetails. Einbau in Beton auf Betonrahmen | DWG |
