EUROSELF200

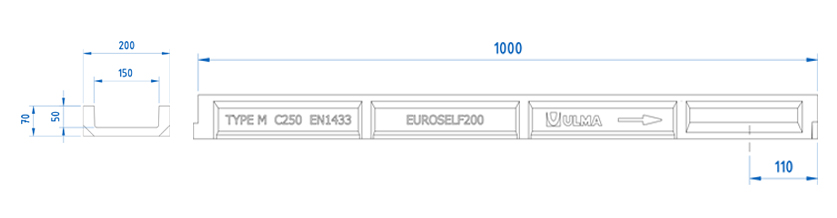

Linienentwässerungsrinne ULMA Typ EUROSELF200: Außenbreite 200 mm; Innenbreite 150 mm und Gesamthöhe 70 mm zur Aufnahme von Regenwasser in einem Meter Länge. Befestigungssystem mit 2 Schrauben pro Laufmeter.
Lieferbare Rinnen
RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Außen | Innen | Vert. | Horiz. | |||||||||
EUROSELF200 | 1000mm | 70mm | 200mm | 150mm | 160.0 | - | 75.0 | 81.0 | 12.06 | 1.9 | DWG |
Lieferbare Abdeckungen
Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
---|---|---|---|---|---|---|
Gusseisen | Stegrost | B-125 | FNX150UCBM | 2 Schrauben pro LM | DWG | |
Gusseisen | Stegrost | C-250 | FNX150UCCM | 2 Schrauben pro LM | DWG | |
Verzinkter Stahl | Stegrost | A-15 | GN150UCA | 2 Schrauben pro LM | DWG | |
Verzinkter Stahl | Lochrost | A-15 | GP150UCA | 2 Schrauben pro LM | DWG | |
Verzinkter Stahl | Maschenrost | B-125 | GEX150UCB33 | 2 Schrauben pro LM | DWG | |
Verzinkter Stahl | Stöckel-Schutz Maschenrost | B-125 | GEHX150UCB | 2 Schrauben pro LM | DWG | |
Edelstahl | Lochrost | A-15 | IP150UCA | 2 Schrauben pro LM | DWG |
EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
---|---|---|
Einlaufkasten ASELF200 | DWG | |
Konstruktionsdetails. Einbau in Pflaster | DWG | |
Konstruktionsdetails. Einbau in Pflaster mit Schlitzrahmen | DWG | |
Konstruktionsdetails. Einbau in Pflaster auf Betonrahmen | DWG | |
Konstruktionsdetails. Einbau in Pflaster auf Lagerplatte | DWG | |
Konstruktionsdetails. Einbau in Asphalt | DWG | |
Konstruktionsdetails. Einbau in Asphalt auf Betonrahmen | DWG | |
Konstruktionsdetails. Einbau in Beton | DWG | |
Konstruktionsdetails. Einbau in Beton mit Schlitzrahmen | DWG | |
Konstruktionsdetails. Einbau in Beton auf Betonrahmen | DWG |
