SELF

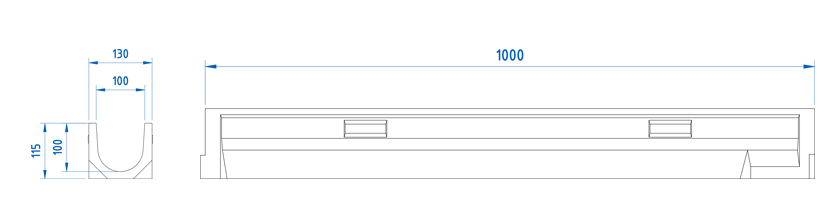

Linienentwässerungsrinne ULMA Typ SELF: Außenbreite 130 mm; Innenbreite 100 mm und Gesamthöhe 115 mm zur Aufnahme von Regenwasser in einem Meter Länge. Befestigung mit Knebel CS100 und Schrauben.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| SELF | 1000mm | 115mm | 130mm | 100mm | 110.0 | - | 85.0 | 105.0 | 8.42 | 3.0 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | B-125 | FNX100UCBM | 2 Knebeln und Schrauben pro LM | DWG | |
| Gusseisen | Stegrost | C-250 | FNX100UCCM | 2 Knebeln und Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stegrost | A-15 | GN100UCA | 2 Knebeln und Schrauben pro LM | DWG | |
| Verzinkter Stahl | Lochrost | A-15 | GP100UCA | 2 Knebeln und Schrauben pro LM | DWG | |
| Verzinkter Stahl | Maschenrost | B-125 | GEX100UCB33 | 2 Knebeln und Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stöckel Schutz Maschenrost | B-125 | GEHX100UCB | 2 Knebeln und Schrauben pro LM | DWG | |
| Verzinkter Stahl | Schlitzrahmen | C-250 | GR100UOC | Ohne Schrauben | DWG | |
| Verzinkter Stahl | Doppel Schlitzrahmen | C-250 | GDR100UOC | Ohne Schrauben | DWG | |
| Edelstahl | Stegrost | A-15 | IN100UCA | 2 Knebeln und Schrauben pro LM | DWG | |
| Edelstahl | Lochrost | A-15 | IP100UCA | 2 Knebeln und Schrauben pro LM | DWG | |
| Kunstsoff | Länsstabrost Schwarz | A-15 | PNLH100UCAM | 2 Knebeln und Schrauben pro LM | DWG | |
| Kunstsoff | Länsstabrost Grau | A-15 | PNLH100UCAM GRIS | 2 Knebeln und Schrauben pro LM | DWG | |
| Kunstsoff | Länsstabrost Beige | A-15 | PNLH100UCAM BG | 2 Knebeln und Schrauben pro LM | DWG | |
| EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
|---|---|---|
| Einlaufkasten AEURO100 | DWG | |
| Konstruktionsdetails. Einbau in Pflaster | DWG | |
| Konstruktionsdetails. Einbau in Pflaster mit Schlitzrahmen | DWG | |
| Konstruktionsdetails. Einbau in Pflaster auf Betonrahmen | DWG | |
| Konstruktionsdetails. Einbau in Pflaster auf Lagerplatte | DWG | |
| Konstruktionsdetails. Einbau in Asphalt | DWG | |
| Konstruktionsdetails. Einbau in Asphalt auf Betonrahmen | DWG | |
| Konstruktionsdetails. Einbau in Beton | DWG | |
| Konstruktionsdetails. Einbau in Beton mit Schlitzrahmen | DWG | |
| Konstruktionsdetails. Einbau in Beton auf Betonrahmen | DWG | |
