SELF200

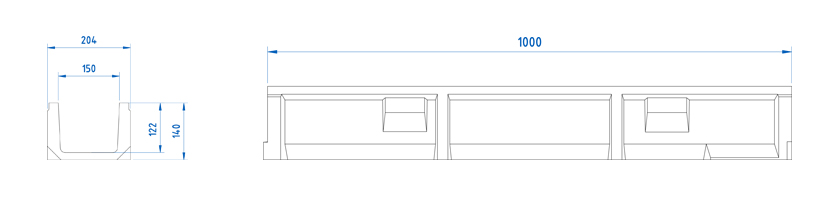

Linienentwässerungsrinne ULMA Typ SELF200: Außenbreite 204 mm; Innenbreite 150 mm und Gesamthöhe 140 mm zur Aufnahme von Regenwasser in einem Meter Länge. Befestigung mit Knebel CS150 und Schrauben.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| SELF200 | 1000mm | 140mm | 204mm | 150mm | 160.0 | - | 180.0 | 54.0 | 16.24 | 7.6 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | B-125 | FNX150UCBM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Gusseisen | Stegrost | C-250 | FNX150UCCM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinktes Stahlblech | Stegrost | A-15 | GN150UCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinktes Stahlblech | Lochrost | A-15 | GP150UCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinktes Stahlblech | Maschenrost | B-125 | GEX150UCB33 | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinktes Stahlblech | Stöckel Schutz Maschenrost | B-125 | GEHX150UCB | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinktes Stahlblech | Schlitzrahmen | C-250 | GR150UOC | Ohne Schrauben | DWG | |
| Verzinktes Stahlblech | Doppel Schlitzrahmen | C-250 | GDR150UOC | Ohne Schrauben | DWG | |
| Edelstahl | Lochrost | A-15 | IP150UCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
|---|---|---|
| Einlaufkasten ASELF200 | DWG | |
| Konstruktionsdetails. Einbau in Pflaster | DWG | |
| Konstruktionsdetails. Einbau in Pflaster mit Schlitzrahmen | DWG | |
| Konstruktionsdetails. Einbau in Pflaster auf Betonrahmen | DWG | |
| Konstruktionsdetails. Einbau in Pflaster auf Lagerplatte | DWG | |
| Konstruktionsdetails. Einbau in Asphalt | DWG | |
| Konstruktionsdetails. Einbau in Asphalt auf Betonrahmen | DWG | |
| Konstruktionsdetails. Einbau in Beton | DWG | |
| Konstruktionsdetails. Einbau in Beton mit Schlitzrahmen | DWG | |
| Konstruktionsdetails. Einbau in Beton auf Betonrahmen | DWG | |
