SELFK

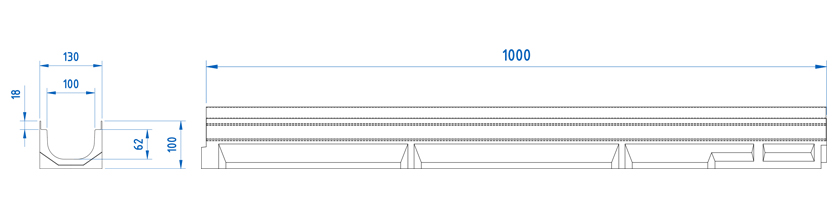

Linienentwässerungsrinne ULMA, Typ SELFK: Außenbreite 130 mm; Innenbreite 100 mm und Gesamthöhe 100 mm zur Aufnahme von Regenwasser in einem Meter Länge. Kantenschutz aus verzinktem Stahl. Befestigungssystem mit 2 Schrauben pro Laufmeter.
Lieferbare Rinnen
RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Außen | Innen | Vert. | Horiz. | |||||||||
SELFK | 1000mm | 100mm | 130mm | 100mm | 110.0 | - | 53.0 | 105.0 | 11.1 | 1.5 | DWG |
Lieferbare Abdeckungen
Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
---|---|---|---|---|---|---|
Gusseisen | Stegrost | B-125 | FNX100KCBM | 2 Schrauben pro LM | DWG | |
Gusseisen | Stegrost | C-250 | FNX100KCCM | 2 Schrauben pro LM | DWG | |
Gusseisen | Stöckel Schutz Stegrost | C-250 | FNHX100KCCM | 2 Schrauben pro LM | DWG | |
Edelstahlguss | Stöckel Schutz Stegrost | C-250 | FIN100KCDM | 2 Schrauben pro LM | DWG | |
Verzinkter Stahl | Lochrost | A-15 | GP100KCA | 2 Schrauben pro LM | DWG | |
Verzinkter Stahl | Stegrost | A-15 | GN100KCA | 2 Schrauben pro LM | DWG | |
Verzinkter Stahl | Maschenrost | B-125 | GEX100KCB | 2 Schrauben pro LM | DWG | |
Verzinkter Stahl | Stöckel Schutz Maschenrost | B-125 | GEHX100KCB | 2 Schrauben pro LM | DWG | |
Edelstahl | Stegrost | A-15 | IN100KCA | 2 Schrauben pro LM | DWG | |
Edelstahl | Lochrost | A-15 | IP100KCA | 2 Schrauben pro LM | DWG | |
Kunststoff | Stöckel Schutz Stegrost Schwarz | A-15 | PNH100KCAM | 2 Schrauben pro LM | DWG | |
Kunststoff | Stöckel Schutz Stegrost Grau | A-15 | PNH100KCAM-GRIS | 2 Schrauben pro LM | DWG | |
Kunststoff | Längsstabrost Schwarz | A-15 | PNLH100KCAM | 2 Schrauben pro LM | DWG | |
Kunststoff | Langsstabrost Grau | A-15 | PNLH100KCAM-GRIS | 2 Schrauben pro LM | DWG | |
Kunststoff | Maschenrost | B-125 | PE100KCBM | 2 Schrauben pro LM | DWG |
EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
---|---|---|
Einlaufkasten AEURO100K | DWG | |
Konstruktionsdetails. Einbau in Asphalt | DWG | |
Konstruktionsdetails. Einbau in Asphalt auf Betonrahmen | DWG | |
Konstruktionsdetails. Einbau in Beton | DWG | |
Konstruktionsdetails. Einbau in Beton auf Betonrahmen | DWG | |
Konstruktionsdetails. Einbau in Pflaster | DWG | |
Konstruktionsdetails. Einbau in Pflaster auf Betonrahmen | DWG | |
Konstruktionsdetails. Einbau in Pflaster auf Lagerplatte | DWG |
