U100K

U100K

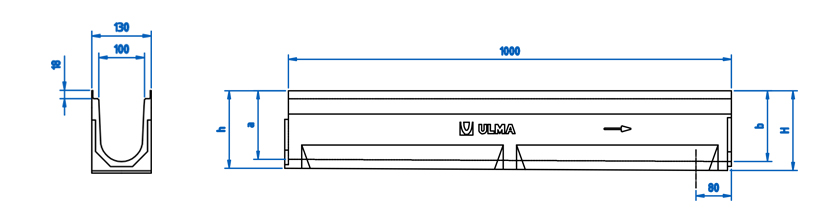

Linienentwässerungsrinne ULMA, Typ U100K: Außenbreite 130 mm; Innenbreite 100 mm und Gesamthöhe zwischen 130 und 250 mm für 0.5% Gefällerinnen und zwischen 150 und 300 mm für Stufengefälle, zur Aufnahme von Regenwasser in einem Meter Länge. Befestigung mit Knebel CS100 und Schrauben. Kantenschutz aus verzinktem Stahl. Befestigung mit Knebel CS100 und Schrauben.

Technisches Datenblatt

Lieferbare Rinnen

RINNENCODE L
(mm) 		Gesamthöhe
(mm) 		Breite (mm) Auslaufdurchm. (mm) Hydraulikquerschnitt
(cm) 		Einheiten
(x pallet) 		Gewicht
(Kg) 		Qref
(l/s)
Außen Innen Vert. Horiz.
U100K00R 1000mm 150mm 130mm 100mm 110.0 97.0 90.0 14.09 3.5 DWG PDF
U100K01 1000mm 130mm 100mm 97.0 90.0 14.89125 6.01792 DWG PDF
U100K02 1000mm 130mm 100mm 101.0 90.0 15.222515 6.45161 DWG PDF
U100K03 1000mm 130mm 100mm 106.0 78.0 15.884 6.74009 DWG PDF
U100K04 1000mm 130mm 100mm 111.0 78.0 15.6959 7.18296 DWG PDF
U100K05 1000mm 130mm 100mm 116.0 78.0 16.16615 7.48873 DWG PDF
U100K05R 1000mm 175mm 130mm 100mm 110.0 120.0 78.0 16.42531 5.0 DWG PDF
U100K06 1000mm 130mm 100mm 120.0 65.0 16.6155 7.79986 DWG PDF
U100K07 1000mm 130mm 100mm 125.0 65.0 17.0335 8.28576 DWG PDF
U100K08 1000mm 130mm 100mm 130.0 65.0 17.81725 8.59833 DWG PDF
U100K09 1000mm 130mm 100mm 135.0 65.0 18.112985 8.92735 DWG PDF
U100K10 1000mm 130mm 100mm 140.0 65.0 17.956235 9.45759 DWG PDF
U100K10R 1000mm 200mm 130mm 100mm 110.0 110.0 145.0 65.0 18.01371 6.7 DWG PDF
U100K11 1000mm 130mm 100mm 145.0 65.0 18.583235 9.79376 DWG PDF
U100K12 1000mm 130mm 100mm 150.0 65.0 18.827765 DWG PDF
U100K13 1000mm 130mm 100mm 155.0 65.0 18.96675 DWG PDF
U100K14 1000mm 130mm 100mm 159.0 65.0 19.314735 DWG PDF
U100K15 1000mm 130mm 100mm 164.0 65.0 19.84246 DWG PDF
U100K15R 1000mm 225mm 130mm 100mm 110.0 110.0 169.0 65.0 19.84246 8.5 DWG PDF
U100K16 1000mm 130mm 100mm 169.0 65.0 19.993985 DWG PDF
U100K17 1000mm 130mm 100mm 174.0 65.0 20.63875 DWG PDF
U100K18 1000mm 130mm 100mm 178.0 52.0 21.126765 DWG PDF
U100K19 1000mm 130mm 100mm 183.0 52.0 21.352485 DWG PDF
U100K20 1000mm 130mm 100mm 188.0 52.0 22.10175 DWG PDF
U100K20R 1000mm 250mm 130mm 100mm 110.0 110.0 193.0 52.0 22.32956 10.5 DWG PDF
U100K25R 1000mm 275mm 130mm 100mm 110.0 110.0 240.0 52.0 23.07151 12.6 DWG PDF
U100K30R 1000mm 300mm 130mm 100mm 110.0 110.0 288.0 52.0 26.14381 14.9 DWG PDF

Lieferbare Abdeckungen

Material Design Belastungsklasse Code Befestigungen des KIT
Gusseisen Stegrost C-250 FNX100KCCM 2 Knebeln und 2 Schrauben pro LM DWG PDF
Gusseisen Stöckel Schutz Stegrost C-250 FNHX100KCCM 2 Knebeln und 2 Schrauben pro LM DWG PDF
Verzinkter Stahl Lochrost A-15 GP100KCA 2 Knebeln und 2 Schrauben pro LM DWG PDF
Verzinkter Stahl Stegrost A-15 GN100KCA 2 Knebeln und 2 Schrauben pro LM DWG PDF
Verzinkter Stahl Maschenrost B-125 GEX100KCB 2 Knebeln und 2 Schrauben pro LM DWG PDF
Verzinkter Stahl Stöckel Schutz Maschenrost B-125 GEHX100KCB 2 Knebeln und 2 Schrauben pro LM DWG PDF
Edelstahl Stegrost A-15 IN100KCA 2 Knebeln und 2 Schrauben pro LM DWG PDF
Edelstahl Lochrost A-15 IP100KCA 2 Knebeln und 2 Schrauben pro LM DWG PDF
Kunststoff Stöckel Schutz Stegrost Schwarz A-15 PNH100KCAM 2 Knebeln und 2 Schrauben pro LM DWG PDF
Kunststoff Stöckel Schutz Stegrost Grau A-15 PNH100KCAM-GRIS 2 Knebeln und 2 Schrauben pro LM DWG PDF
Kunststoff Maschenrost B-125 PE100KCBM 2 Knebeln und 2 Schrauben pro LM DWG PDF
EINLAUFKÄSTEN UND INSTALLATIONSDETAILS
Einlaufkasten AK100 DWG PDF
Konstruktionsdetails. Einbau in Pflaster DWG PDF
Konstruktionsdetails. Einbau in Pflaster auf Lagerplatte DWG PDF
Konstruktionsdetails. Einbau in Asphalt DWG PDF
Konstruktionsdetails. Einbau in Beton DWG PDF
Konstruktionsdetails. Einbau an Bordsteinkante DWG PDF
