U150K

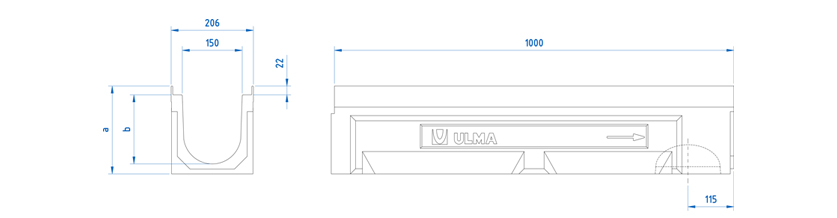

Linienentwässerungsrinne ULMA, Typ U150K: Außenbreite 204 mm; Innenbreite 150 mm und Gesamthöhe zwischen 220 und 320 mm zur Aufnahme von Regenwasser in einem Meter Länge. Kantenschutz aus verzinktem Stahl. Befestigung mit Knebel CS150 und Schrauben. Stufengefälle Möglichkeit.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| U150K00R | 1000mm | 220mm | 204mm | 150mm | 160mm | 110mm | 230.0 | 45.0 | 28.4 | 11.81793 | DWG | |
| U150K10R | 1000mm | 270mm | 204mm | 150mm | 160mm | 110mm | 305.0 | 36.0 | 35.1 | 18.10455 | DWG | |
| U150K20R | 1000mm | 320mm | 204mm | 150mm | 160mm | - | 380.0 | 27.0 | 38.6 | 25.27618 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | C-250 | FNX150KCCM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Lochrost | A-15 | GP150KCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stöckel Schutz Maschenrost | B-125 | GEHX150KCB | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Edelstahl | Lochrost | A-15 | IP150KCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
|---|---|---|
| Einlaufkasten AK150S+A150I+A150B | DWG | |
| Einlaufkasten AK150S+A150B | DWG | |
| Einlaufkasten AK150 | DWG | |
| Konstruktionsdetails. Einbau in Pflaster | DWG | |
| Konstruktionsdetails. Einbau in Pflaster auf Lagerplatte | DWG | |
| Konstruktionsdetails. Einbau in Asphalt | DWG | |
| Konstruktionsdetails. Einbau in Beton | DWG | |
| Konstruktionsdetails. Einbau an Bordsteinkante | DWG | |
