F150MF

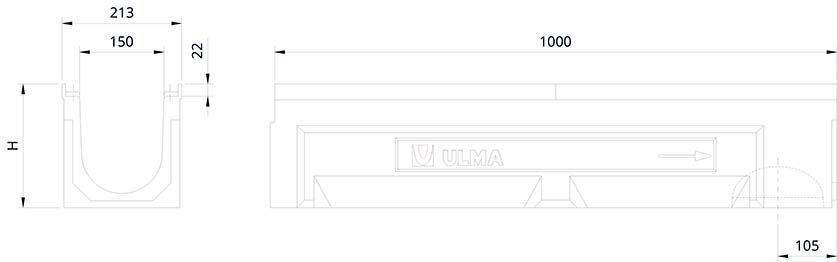

Linienentwässerungsrinne ULMA, Typ F150MF: Außenbreite 213 mm; Innenbreite 150 mm und Gesamthöhe zwischen 145 und 370 mm zur Aufnahme von Regenwasser in einem Meter Länge. Sichere Befestigung mit acht Schrauben pro laufender Meter; Kantenschutz aus verzinktem Stahl. 2,5% Eigen- oder Stufengefälle Möglichkeit.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| F150MF00R | 1000mm | 220mm | 213mm | 160mm | 160mm | - | 230.0 | 25.0 | 29.47 | 11.5 | DWG | |
| F150MF10R | 1000mm | 270mm | 213mm | 150mm | 160mm | - | 305.0 | 36.0 | 33.45 | 17.8 | DWG | |
| F150MF20R | 1000mm | 320mm | 213mm | 150mm | 160mm | 160mm | 375.0 | 27.0 | 41.52 | 24.9 | DWG | |
| F150MF30R | 1000mm | 370mm | 213mm | 150mm | 160mm | - | 457.0 | 27.0 | 43.94 | 33.2 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | D-400 | FNX150FTDM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Stöckel Schutz Stegrost | D-400 | FNHX150FTDM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Stegrost | E-600 | FNX150FTEM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Stegrost | F-900 | FNX150FTFM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Stöckel Schutz Stegrost | F-900 | FNHX150FTFM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Geschlossen | F-900 | FC150FTFM | 8 Schrauben pro LM | DWG | |
| EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
|---|---|---|
| Einlaufkasten AMF150-2 | DWG | |
| Einlaufkasten AMF150-2 + A150B415 | DWG | |
| Einlaufkasten AMF150 | DWG | |
| Einlaufkasten AMF150S + A150B | DWG | |
| Konstruktionsdetails. Einbau in Asphalt Längs zur Fahrtrichtung | DWG | |
| Konstruktionsdetails. Einbau in Asphalt Quer zur Fahrtrichtung | DWG | |
| Konstruktionsdetails. Einbau in Beton Längs zur Fahrtrichtung | DWG | |
| Konstruktionsdetails. Einbau in Beton Quer zur Fahrtrichtung | DWG | |
| Konstruktionsdetails. Einbau an Bordsteinkante | DWG | |
