F200MF

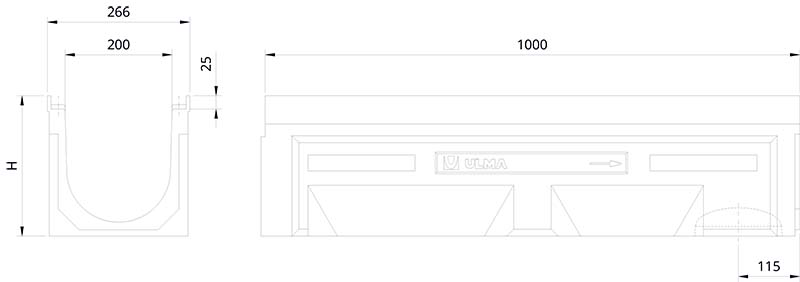

Linienentwässerungsrinne ULMA, Typ F200MF: Außenbreite 266 mm; Innenbreite 200 mm und Gesamthöhe zwischen 263 und 363 mm zur Aufnahme von Regenwasser in einem Meter Länge. Sichere Befestigung mit acht Schrauben pro laufender Meter; Kantenschutz aus verzinktem Stahl. Stufengefälle Möglichkeit.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| F200MF00R | 1000mm | 263mm | 266mm | 200mm | 160mm | - | 374.0 | 28.0 | 43.89 | 21.3 | DWG | |
| F200MF10R | 1000mm | 313mm | 266mm | 200mm | 160mm | 160mm | 473.0 | 21.0 | 48.07 | 30.7 | DWG | |
| F200MF20R | 1000mm | 363mm | 266mm | 200mm | 160mm | 160mm | 571.0 | 21.0 | 53.82 | 41.4 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | D-400 | FNX200FTDM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Stegrost | E-600 | FNX200FTEM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Stegrost | F-900 | FNX200FTFM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Geschlossen | F-900 | FC200FTFM | 8 Schrauben pro LM | DWG | |
| EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
|---|---|---|
| Einlaufkasten AMF200 | DWG | |
| Einlaufkasten AMF200S + A200B | DWG | |
| Konstruktionsdetails. Einbau in Asphalt Längs zur Fahrtrichtung | DWG | |
| Konstruktionsdetails. Einbau in Asphalt Quer zur Fahrtrichtung | DWG | |
| Konstruktionsdetails. Einbau in Beton Längs zur Fahrtrichtung | DWG | |
| Konstruktionsdetails. Einbau in Beton Quer zur Fahrtrichtung | DWG | |
| Konstruktionsdetails. Einbau an Bordsteinkante | DWG | |
