F250MF

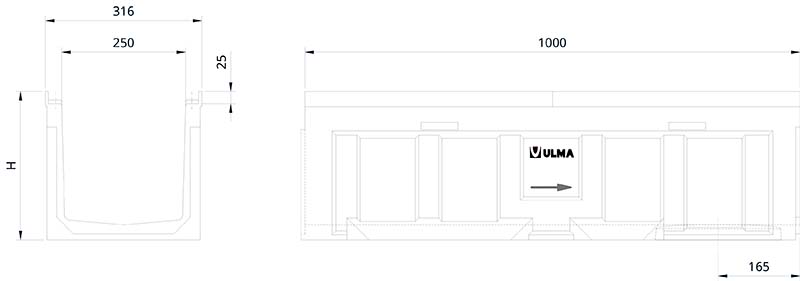

Linienentwässerungsrinne ULMA, Typ F250MF: Außenbreite 316 mm; Innenbreite 250 mm und Gesamthöhe zwischen 150 und 650 mm zur Aufnahme von Regenwasser in einem Meter Länge. Sichere Befestigung mit acht Schrauben pro laufender Meter; Kantenschutz aus verzinktem Stahl; 2,5% Eigen- oder Stufengefälle Möglichkeit .
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| F250MF01RM | 1000mm | 150mm | 316mm | 250mm | - | - | 220.0 | - | 20,60 | - | DWG | |
| F250MF00R | 1000mm | 300mm | 316mm | 250mm | 250.0 | - | 580.0 | 28.0 | 47.13 | 38.5 | DWG | |
| F250MF10R | 1000mm | 350mm | 316mm | 250mm | 250.0 | - | 700.0 | 28.0 | 49.64 | 51.5 | DWG | |
| F250MF20R | 1000mm | 400mm | 316mm | 250mm | 250.0 | - | 820.0 | 21.0 | 55.02 | 65.6 | DWG | |
| F250MF30R | 1000mm | 450mm | 316mm | 250mm | - | - | 935.0 | 14.0 | 63.22 | 80.9 | DWG | |
| F250MF40R | 1000mm | 650mm | 316mm | 250mm | 250.0 | - | 1383.0 | 8.0 | 91,1 | 151,7 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | C-250 | FNX250FTCM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Stegrost | D-400 | FNX250FTDM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Stegrost | F-900 | FNX250FTFM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Geschlossen | F-900 | FC250FTFM | 8 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Schlitzrahmen | D-400 | GRL250FOD | 8 Schrauben pro LM | DWG | |
| EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
|---|---|---|
| Einlaufkasten AMF250 | DWG | |
| Einlaufkasten AMF250-65 | DWG | |
| Einlaufkasten AMF250S + A250B | DWG | |
| Einlaufkasten F250MF40RS + A250B415 | DWG | |
| Konstruktionsdetails. Einbau in Asphalt Längs zur Fahrtrichtung | DWG | |
| Konstruktionsdetails. Einbau in Asphalt Quer zur Fahrtrichtung | DWG | |
| Konstruktionsdetails. Einbau in Beton Längs zur Fahrtrichtung | DWG | |
| Konstruktionsdetails. Einbau in Beton Quer zur Fahrtrichtung | DWG | |
| Konstruktionsdetails. Einbau an Bordsteinkante | DWG | |
