F100K

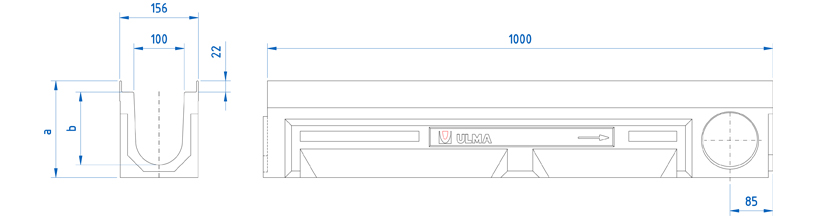

Linienentwässerungsrinne ULMA, Typ F100K: Außenbreite 156 mm; Innenbreite 100 mm und Gesamthöhe zwischen 190 und 310 mm zur Aufnahme von Regenwasser in einem Meter Länge. Sichere Befestigung mit acht Schrauben pro laufender Meter; Kantenschutz aus verzinktem Stahl. Stufengefälle Möglichkeit.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| F100K000R | 1000mm | 130mm | 156mm | 100mm | 110mm | - | 70.0 | 49.0 | 20.0 | 1.2 | DWG | |
| F100K00R | 1000mm | 190mm | 156mm | 100mm | 110mm | 110mm | 126.0 | 52.0 | 26.7 | 5.5 | DWG | |
| F100K10R | 1000mm | 250mm | 156mm | 100mm | 110mm | - | 184.0 | 39.0 | 28.9 | 9.9 | DWG | |
| F100K20R | 1000mm | 310mm | 156mm | 100mm | 110mm | 110mm | 242.0 | 39.0 | 34.2 | 15.2 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | D-400 | FN100FTDM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Stöckel Schutz Stegrost | D-400 | FNHX100FTDM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Geschlossen | F-900 | FC100FTFM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Stegrost | F-900 | FNX100FTFM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Stöckel Schutz Stegrost | F-900 | FNHX100FTFM | 8 Schrauben pro LM | DWG | |
| EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
|---|---|---|
| Einlaufkasten AF100 | DWG | |
| Konstruktionsdetails. Einbau in Asphalt Längs zur Fahrtrichtung | DWG | |
| Konstruktionsdetails. Einbau in Asphalt Quer zur Fahrtrichtung | DWG | |
| Konstruktionsdetails. Einbau in Beton Längs zur Fahrtrichtung | DWG | |
| Konstruktionsdetails. Einbau in Beton Quer zur Fahrtrichtung | DWG | |
| Konstruktionsdetails. Einbau an Bordsteinkante | DWG | |
