F400K

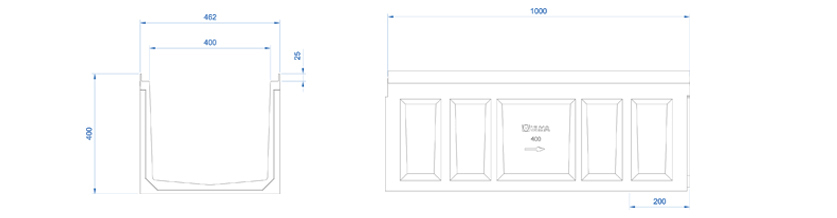

Linienentwässerungsrinne ULMA, Typ F400K: Außenbreite 462 mm; Innenbreite 400 mm und Gesamthöhe zwischen 400 zur Aufnahme von Regenwasser in einem Meter Länge. Sichere Befestigung mit acht Schrauben pro laufender Meter; Kantenschutz aus verzinktem Stahl. Stufengefälle Möglichkeit.
Lieferbare Rinnen
RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Außen | Innen | Vert. | Horiz. | |||||||||
F400K00R | 1000mm | 400mm | 462mm | 400mm | 315mm | - | 1337 | 6 | 85.6 | 100.0 | DWG | |
F400K40R | 1000mm | 700mm | 494mm | 400mm | 315mm | - | 2490 | 4 | 129.1 | 280.5 | DWG |
Lieferbare Abdeckungen
Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
---|---|---|---|---|---|---|
Gusseisen | Stegrost | D-400 | FNX400FTDM | 8 Schrauben pro LM | DWG | |
Gusseisen | Stegrost | F-900 | FNX400FTFM | 8 Schrauben pro LM | DWG | |
Gusseisen | Geschlossen | D-400 | FC400FTDM | 8 Schrauben pro LM | DWG |
EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
---|---|---|
Einlaufkasten AF400 | DWG | |
Einlaufkasten AF400S + A400B | DWG | |
Einlaufkasten F400K40RS + A400B | DWG | |
Konstruktionsdetails. Einbau in Asphalt Längs zur Fahrtrichtung | DWG | |
Konstruktionsdetails. Einbau in Asphalt Quer zur Fahrtrichtung | DWG | |
Konstruktionsdetails. Einbau in Beton Längs zur Fahrtrichtung | DWG | |
Konstruktionsdetails. Einbau in Beton Quer zur Fahrtrichtung | DWG |
