DPS100

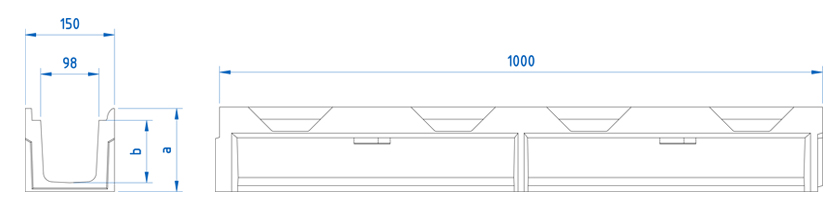

Linienentwässerungsrinne ULMA, Typ DPS100: Außenbreite 150 mm; Innenbreite 98 mm und Gesamthöhe 140 mm zur Aufnahme von Regenwasser mit seitlichen Öffnungen für zusätliche Wassersammlung in einem Meter Länge. Befestigung mit Knebel CS100 und Schrauben. Schutzkanten aus Polymerbeton.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| DPS100 | 1000mm | 140mm | 150mm | 98mm | - | - | 95.0 | 91.0 | 12.5 | 3.6 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | C-250 | FNX100KCCM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Gusseisen | Stöckel Schutz Stegrost | C-250 | FNHX100KCCM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Edelstahlguss | Stegrost | D-400 | FIN100KCDM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Lochrost | A-15 | GP100KCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stegrost | A-15 | GN100KCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Maschenrost | B-125 | GEX100KCB | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stöckel Schutz Maschenrost | B-125 | GEHX100KCB | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Edelstahl | Stegrost | A-15 | IN100KCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Edelstahl | Lochrost | A-15 | IP100KCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Kunststoff | Stöckel Schutz Stegrost | A-15 | PNH100KCAM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Kunststoff | Stöckel Schutz Stegrost | A-15 | PNH100KCAM-GRIS | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Kunststoff | Maschenrost | B-125 | PE100KCBM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
|---|---|---|
| Einlaufkasten ADPS100 | DWG | |
| Konstruktionsdetails. Einbau in Asphalt | DWG | |
| Konstruktionsdetails. Einbau in Beton | DWG | |
| Konstruktionsdetails. Einbau in Pflaster | DWG | |
| Konstruktionsdetails. Einbau in Pflaster auf Lagerplatte | DWG | |
