MultiV+150

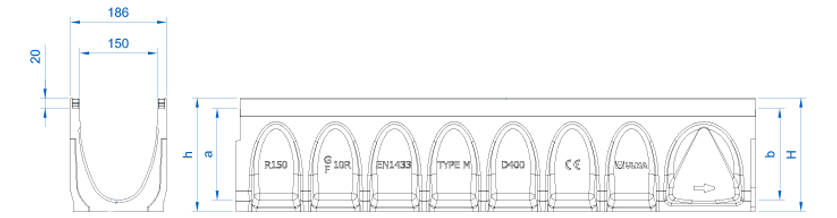

Linienentwässerungsrinne ULMA, Typ MULTIV+ R150G; Außenbreite 186 mm, Innenbreite 150 mm, Gesamthöhe zwischen 80 und 320mm; 0,5% Eigen- oder Stufengefälle zur Verfügung zur Aufnahme von Regenwasser in 1 m Länge: optimierte V-Form mit Selbstreinigungseffekt; Kantenschutz aus verzinktem Stahl; schnelles Stecksystem mit 8 Befestigungspunkten pro laufender Meter.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| R150GH8 | 1000mm | 80mm | 186mm | 150mm | 160.0 | 60.0 | 50.0 | 14.02 | 1.3 | DWG | ||
| R150GH12 | 1000mm | 120mm | 186mm | 150mm | 160.0 | 119.0 | 50.0 | 16.11 | 4.1 | DWG | ||
| R150G00R | 1000mm | 170mm | 186mm | 150mm | 160.0 | 156.0 | 45.0 | 21.68 | 6.3 | DWG | ||
| R150G10R | 1000mm | 220mm | 186mm | 150mm | 160.0 | 218.0 | 36.0 | 24.47 | 10.7 | DWG | ||
| R150G11 | 1000mm | 220/225 | 186mm | 150mm | 160.0 | 225.5 | 36.0 | 24.45 | 15.1 | DWG | ||
| R150G12 | 1000mm | 225/230 | 186mm | 150mm | 160.0 | 231.9 | 36.0 | 25.03 | DWG | |||
| R150G13 | 1000mm | 230/235 | 186mm | 150mm | 160.0 | 238.3 | 36.0 | 25.40 | DWG | |||
| R150G14 | 1000mm | 235/240 | 186mm | 150mm | 160.0 | 244.6 | 36.0 | 26.01 | DWG | |||
| R150G15 | 1000mm | 240/245 | 186mm | 150mm | 160.0 | 251.0 | 36.0 | 26.18 | DWG | |||
| R150G16 | 1000mm | 245/250 | 186mm | 150mm | 160.0 | 257.4 | 36.0 | 26.67 | DWG | |||
| R150G17 | 1000mm | 250/255 | 186mm | 150mm | 160.0 | 263.8 | 36.0 | 27.03 | DWG | |||
| R150G18 | 1000mm | 255/260 | 186mm | 150mm | 160.0 | 270.2 | 36.0 | 27.42 | DWG | |||
| R150G19 | 1000mm | 260/265 | 186mm | 150mm | 160.0 | 276.5 | 36.0 | 27.89 | DWG | |||
| R150G20 | 1000mm | 265/270 | 186mm | 150mm | 160.0 | 283.0 | 36.0 | 28.33 | DWG | |||
| R150G20R | 1000mm | 270mm | 186mm | 150mm | 160.0 | 283.0 | 36.0 | 28.28 | 16.1 | DWG | ||
| R150G30R | 1000mm | 320mm | 186mm | 150mm | 160.0 | 350.0 | 27.0 | 31.52 | 22.3 | DWG | ||
| R150G00RM | 500mm | 170mm | 186mm | 150mm | 110.0 | 90.0 | 156.0 | 90.0 | 12.52 | 6.3 | DWG | |
| R150G10RM | 500mm | 220mm | 186mm | 150mm | 110.0 | 125.0 | 218.0 | 50.0 | 14.61 | 10.7 | DWG | |
| R150FH8 | 1000mm | 80mm | 186mm | 150mm | 160.0 | 60.0 | 50.0 | 14.02 | 1.3 | DWG | ||
| R150FH12 | 1000mm | 120mm | 186mm | 150mm | 160.0 | 119.0 | 50.0 | 16.11 | 4.1 | DWG | ||
| R150F00R | 1000mm | 170mm | 186mm | 150mm | 160.0 | 156.0 | 45.0 | 21.68 | 6.3 | DWG | ||
| R150F10R | 1000mm | 220mm | 186mm | 150mm | 160.0 | 218.0 | 36.0 | 24.47 | 10.7 | DWG | ||
| R150F11 | 1000mm | 220/225 | 186mm | 150mm | 160.0 | 225.5 | 36.0 | 24.45 | 15.1 | DWG | ||
| R150F12 | 1000mm | 225/230 | 186mm | 150mm | 160.0 | 231.9 | 36.0 | 25.03 | DWG | |||
| R150F13 | 1000mm | 230/235 | 186mm | 150mm | 160.0 | 238.3 | 36.0 | 25.40 | DWG | |||
| R150F14 | 1000mm | 235/240 | 186mm | 150mm | 160.0 | 244.6 | 36.0 | 26.01 | DWG | |||
| R150F15 | 1000mm | 240/245 | 186mm | 150mm | 160.0 | 251.0 | 36.0 | 26.18 | DWG | |||
| R150F16 | 1000mm | 245/250 | 186mm | 150mm | 160.0 | 257.4 | 36.0 | 26.67 | DWG | |||
| R150F17 | 1000mm | 250/255 | 186mm | 150mm | 160.0 | 263.8 | 36.0 | 27.03 | DWG | |||
| R150F18 | 1000mm | 255/260 | 186mm | 150mm | 160.0 | 270.2 | 36.0 | 27.42 | DWG | |||
| R150F19 | 1000mm | 260/265 | 186mm | 150mm | 160.0 | 276.5 | 36.0 | 27.89 | DWG | |||
| R150F20 | 1000mm | 265/270 | 186mm | 150mm | 160.0 | 283.0 | 36.0 | 28.33 | DWG | |||
| R150F20R | 1000mm | 270mm | 186mm | 150mm | 160.0 | 283.0 | 36.0 | 28.28 | 16.1 | DWG | ||
| R150F30R | 1000mm | 320mm | 186mm | 150mm | 160.0 | 350.0 | 27.0 | 31.52 | 22.3 | DWG | ||
| R150F00RM | 500mm | 170mm | 186mm | 150mm | 110.0 | 90.0 | 156.0 | 90.0 | 12.52 | 6.3 | DWG | |
| R150F10RM | 500mm | 220mm | 186mm | 150mm | 110.0 | 125.0 | 218.0 | 50.0 | 14.61 | 10.7 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stöckel Schutz Stegrost | C-250 | FNHX150RGCM | Rapidlock® 8 Schrauben pro LM | DWG | |
| Gusseisen | Stegrost | D-400 | FNX150RGDM | Rapidlock® 8 Schrauben pro LM | DWG | |
| Gusseisen | Stöckel Schutz Stegrost | D-400 | FNHX150RGDM | Rapidlock® 8 Schrauben pro LM | DWG | |
| Gusseisen | Längsstegrost | D-400 | FNLHX150RGDM | Rapidlock® 8 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Schlitzrahmen | A-15 | GRL150RODH200E18 | DWG | ||
| Verzinkter Stahl | Stöckel Schutz Maschenrost | C-250 | GEHX150RGC | DWG | ||
| Verzinkter Stahl | Schlitzrahmen | D-400 | GRL150ROD | DWG | ||
| Verzinkter Stahl | Schlitzrahmen | D-400 | GRL150RODH150 | DWG | ||
| Verzinkter Stahl | Revisionöffnung | D-400 | GRL150RODM | DWG | ||
| Verzinkter Stahl | Revisionöffnung | D-400 | GRL150RODMA | DWG | ||
| Verzinkter Stahl | Revisionöffnung | D-400 | GRL150RODMAH150 | DWG | ||
| Verzinkter Stahl | Schlitzrahmen | D-400 | GRL150RODH200 | DWG | ||
| Verzinkter Stahl | Schlitzrahmen | D-400 | GRL150RODE18 | DWG | ||
| Verzinkter Stahl | Schlitzrahmen | D-400 | GRL150RODH150E18 | DWG | ||
| EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
|---|---|---|
| Einlaufkasten AR150G | DWG | |
| Konstruktionsdetails. Einbau in Pflaster bis zu Belastungklasse C250 | DWG | |
| Konstruktionsdetails. Einbau in Pflaster für die Belastungklasse D400 | DWG | |
| Konstruktionsdetails. Einbau in Pflaster mit Schlitzrahmen bis zu Belastungklasse C250 | DWG | |
| Konstruktionsdetails. Einbau in Pflaster mit Schlitzrahmen für die Belastungklasse D400 | DWG | |
| Konstruktionsdetails. Einbau in Pflaster auf Lagerplatte bis zu Belastungklasse C250 | DWG | |
| Konstruktionsdetails. Einbau in Pflaster auf Lagerplatte für die Belastungklasse D400 | DWG | |
| Konstruktionsdetails. Einbau in Asphalt bis zu Belastungsklasse C250 | DWG | |
| Konstruktionsdetails. Einbau in Asphalt für die Belastungsklasse D400 | DWG | |
| Konstruktionsdetails. Einbau in Asphalt mit Schlitzrahmen bis zu Belastungsklasse C250 | DWG | |
| Konstruktionsdetails. Einbau in Asphalt mit Schlitzrahmen für die Belastungsklasse D400 | DWG | |
| Konstruktionsdetails. Einbau in Beton | DWG | |
| Konstruktionsdetails. Einbau in Beton mit Schlitzrahmen | DWG | |
| Konstruktionsdetails. Einbau an Bordsteinkante | DWG | |
