KOMPAQ200 TRAFFIC

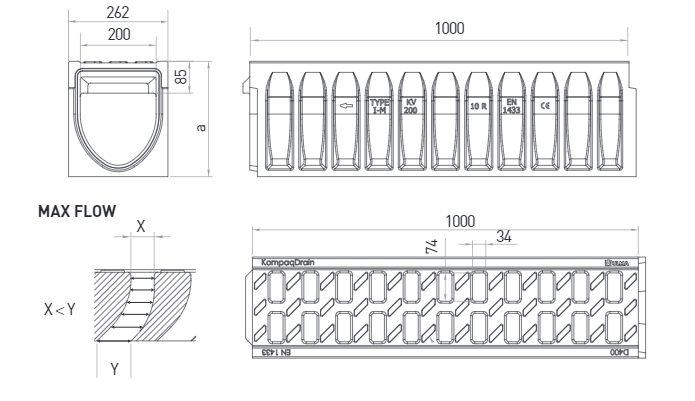

Canal de drenaje lineal, modelo ULMA KompaqDrain®Traffic KVFD200, monolítico con rejilla integrada en un solo cuerpo y sin discontinuidades, anti-vandálico y resistente a la corrosión. Clase de carga D-400 para el paso de todo tipo de vehículos . Sección en forma de V optimizada y orificios con geometría MAX-FLOW®: efecto auto-limpiante a bajo caudal, incremento de capacidad a caudal máximo y apertura positiva para evitar atasco de suciedad, para zonas sin pendiente en el terreno. Superficie activa con elementos direccionadores de la lámina de agua hacia los orificios de captación. Sistema de machihembrado de alineación horizontal y vertical, y ranura perimetral preformada para facilitar instalación de junta de sellado envolvente en 360˚. El elemento de registro y la arqueta superior incluyen la rejilla de fundición FNX200FTDM. Disponen de preformas laterales para salidas horizontales a cada lado y preformas laterales para conexiones en T, el L y en cruz.
Opciones de canal
CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|
Exterior | Interior | Vert. | Horiz. | ||||||||
KVFD200.10R | 1000mm | 305mm | 262mm | 200mm | 318.0 | 12.0 | 78.0 | DWG | |||
KVFD200.30R | 1000mm | 505mm | 262mm | 200mm | 718.0 | 8.0 | 101.0 | DWG | |||
KVFD200.50R | 1000mm | 705mm | 262mm | 200mm | 1118.0 | 8.0 | 131.0 | DWG |
ARQUETAS Y PLANOS DE INSTALACIÓN | ||
---|---|---|
Registro AKVFD200MF | DWG | |
Arqueta AKVFD200MF.RS +AKVF200I + AKVF200B | DWG | |
Detalle constructivo. Instalación en Adoquin hasta clase de carga C250 | DWG | |
Detalle constructivo. Instalación en Adoquin para clase de carga D400 | DWG | |
Detalle constructivo. Instalación en Asfalto hasta clase de carga D400 Longitudinal a la dirección del tráfico | DWG | |
Detalle constructivo. Instalación en Asfalto hasta clase de carga C250 Transversal a la dirección del tráfico | DWG | |
Detalle constructivo. Instalación en Asfalto para clase de carga D400 Transversal a la dirección del tráfico | DWG | |
Detalle constructivo. Instalación en Hormigón hasta clase de carga D400 Longitudinal a la dirección del tráfico | DWG | |
Detalle constructivo. Instalación en Hormigón hasta clase de carga D400 Transversal a la dirección del tráfico | DWG |
