S350

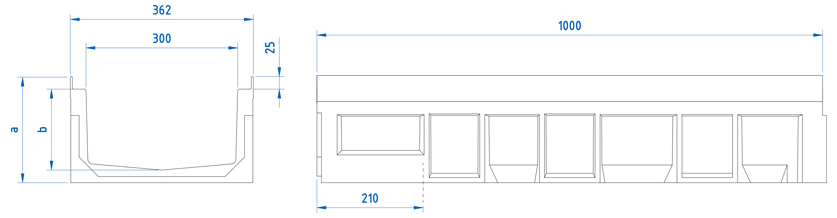

Canal de Hormigón Polímero tipo ULMA, modelo SM350F, ancho exterior 360mm, ancho interior 300mm y altura exterior 150mm, para recogida de aguas pluviales, en módulos de 1 ML de longitud, perfiles de acero galvanizado para protección lateral, fijación de seguridad en 8 puntos por ML
Opciones de canal
| CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| S350F | 1000mm | 210mm | 362mm | 300mm | 250mm | - | 455 | 18 | 43.3 | 23.4 | DWG | |
| SM350F | 1000mm | 150mm | 362mm | 300mm | 250mm | - | 294 | 24 | 41.1 | 11.8 | DWG | |
Opciones de rejilla
| Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
|---|---|---|---|---|---|---|
| Fundición Dúctil | Nervada Normal (Pasarela) | C-250 | FNX300FTCM | mediante 8 tornillos por ML | DWG | |
| Fundición Dúctil | Nervada Normal (Pasarela) | D-400 | FNX300FTDM | mediante 8 tornillos por ML | DWG | |
| Fundición Dúctil | Nervada Normal (Pasarela) | F-900 | FNX300FTFM | mediante 8 tornillos por ML | DWG | |
| Fundición Dúctil | Ciega | F-900 | FC300FTFM | mediante 8 tornillos por ML | DWG | |
| Acero Galvanizado | Ranurada Simple | D-400 | GRL300FOD | Apoyada | DWG | |
| ARQUETAS Y PLANOS DE INSTALACIÓN | ||
|---|---|---|
| Plano de la Arqueta AF300 | DWG | |
| Detalle constructivo. Instalación en Asfalto | DWG | |
| Detalle constructivo. Instalación en Hormigón | DWG | |
| Detalle constructivo. Instalación en Asfalto sobre forjado | DWG | |
| Detalle constructivo. Instalación en Hormigón sobre forjado | DWG | |
| Detalle constructivo. Instalación en Adoquin sobre forjado | DWG | |
