MultiV+200

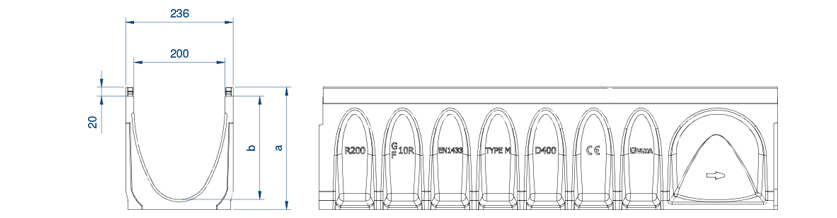

Canal de Hormigón Polímero tipo ULMA, modelo multiV+ R200G, ancho exterior 236mm., ancho interior 200mm. y alturas exteriores entre 80mm. y 370mm., con posibilidad de pendiente en cascada, para recogida de aguas pluviales, en módulos de 1ML de longitud, sección en V optimizada con efecto autolimpiante especialmente diseñada para tramos de canal sin pendiente longitudinal, perfiles de acero galvanizado para protección lateral, sistema de fijación sin tornillos RapidLock® (código R200G) o atornillado (código R200F), con 8 puntos de fijación por ML.
Opciones de canal
| CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| R200GH8 | 1000mm | 80mm | 236mm | 200mm | 160 | 79 | 48 | 16.5 | 1.9 | DWG | ||
| R200GH12 | 1000mm | 120mm | 236mm | 200mm | 160 | 159 | 36 | 19.3 | 5.8 | DWG | ||
| R200G000R | 1000mm | 170mm | 236mm | 200mm | 200 | 204 | 35 | 25.2 | 8.4 | DWG | ||
| R200G00R | 1000mm | 220mm | 236mm | 200mm | 200 | 284 | 28 | 28.9 | 14.1 | DWG | ||
| R200G01 | 1000mm | 220/225 | 236mm | 200mm | 200 | 294.6 | - | 29.5 | - | DWG | ||
| R200G02 | 1000mm | 225/230 | 236mm | 200mm | 200 | 302.7 | - | 29.9 | - | DWG | ||
| R200G03 | 1000mm | 230/235 | 236mm | 200mm | 200 | 310.9 | - | 30.2 | - | DWG | ||
| R200G04 | 1000mm | 235/240 | 236mm | 200mm | 200 | 319 | - | 30.7 | - | DWG | ||
| R200G05 | 1000mm | 240/245 | 236mm | 200mm | 200 | 327.2 | - | 31.2 | - | DWG | ||
| R200G06 | 1000mm | 245/250 | 236mm | 200mm | 200 | 335.3 | - | 31.7 | - | DWG | ||
| R200G07 | 1000mm | 250/255 | 236mm | 200mm | 200 | 343.5 | - | 31.1 | - | DWG | ||
| R200G08 | 1000mm | 255/260 | 236mm | 200mm | 200 | 351.6 | - | 32.5 | - | DWG | ||
| R200G09 | 1000mm | 260/265 | 236mm | 200mm | 200 | 359.8 | - | 32.9 | - | DWG | ||
| R200G10 | 1000mm | 265/270 | 236mm | 200mm | 200 | 368 | - | 33.4 | - | DWG | ||
| R200G10R | 1000mm | 270mm | 236mm | 200mm | 200 | 368 | 16 | 33.4 | 21,1 | DWG | ||
| R200G11 | 1000mm | 270/275 | 236mm | 200mm | 200 | 388.4 | - | 33.6 | - | DWG | ||
| R200G12 | 1000mm | 275/280 | 236mm | 200mm | 200 | 396.1 | - | 34.0 | - | DWG | ||
| R200G13 | 1000mm | 280/285 | 236mm | 200mm | 200 | 403.8 | - | 34.5 | - | DWG | ||
| R200G14 | 1000mm | 285/290 | 236mm | 200mm | 200 | 411.6 | - | 34.9 | - | DWG | ||
| R200G15 | 1000mm | 290/295 | 236mm | 200mm | 200 | 419.3 | - | 35.2 | - | DWG | ||
| R200G16 | 1000mm | 295/300 | 236mm | 200mm | 200 | 427 | - | 35.4 | - | DWG | ||
| R200G17 | 1000mm | 300/305 | 236mm | 200mm | 200 | 434.8 | - | 36.3 | - | DWG | ||
| R200G18 | 1000mm | 305/310 | 236mm | 200mm | 200 | 442.5 | - | 36.6 | - | DWG | ||
| R200G19 | 1000mm | 310/315 | 236mm | 200mm | 200 | 450.2 | - | 37.1 | - | DWG | ||
| R200G20 | 1000mm | 315/320 | 236mm | 200mm | 200 | 458 | - | 37.4 | - | DWG | ||
| R200G20R | 1000mm | 320mm | 236mm | 200mm | 200 | 458 | 21 | 37.5 | 29.2 | DWG | ||
| R200G30R | 1000mm | 370mm | 236mm | 200mm | 200 | 542 | 21 | 41.4 | 38.4 | DWG | ||
| R200G00RM | 500mm | 220mm | 236mm | 200mm | 160 | 125 | 284 | 32 | 19.8 | - | DWG | |
| R200G10RM | 500mm | 270mm | 236mm | 200mm | 160 | 160 | 368 | 32 | 21.7 | - | DWG | |
| R200G20RM | 500mm | 320mm | 236mm | 200mm | 160 | 200 | 458 | 42 | 23.7 | - | DWG | |
| R200FH8 | 1000mm | 80mm | 236mm | 200mm | 160 | 79 | 48 | 16,5 | 1.9 | DWG | ||
| R200FH12 | 1000mm | 120mm | 236mm | 200mm | 160 | 159 | 36 | 19,3 | 5.8 | DWG | ||
| R200F000R | 1000mm | 170mm | 236mm | 200mm | 200 | 204 | 35 | 25.2 | 8.4 | DWG | ||
| R200F00R | 1000mm | 220mm | 236mm | 200mm | 200 | 284 | 16 | 28.9 | 14.1 | DWG | ||
| R200F01 | 1000mm | 220/225 | 236mm | 200mm | 200 | 294.6 | - | 29.5 | - | DWG | ||
| R200F02 | 1000mm | 225/230 | 236mm | 200mm | 200 | 302.7 | - | 29.9 | - | DWG | ||
| R200F03 | 1000mm | 230/235 | 236mm | 200mm | 200 | 310.9 | - | 30.2 | - | DWG | ||
| R200F04 | 1000mm | 235/240 | 236mm | 200mm | 200 | 319 | - | 30.7 | - | DWG | ||
| R200F05 | 1000mm | 240/245 | 236mm | 200mm | 200 | 327.2 | - | 31.2 | - | DWG | ||
| R200F06 | 1000mm | 245/250 | 236mm | 200mm | 200 | 335.3 | - | 31.7 | - | DWG | ||
| R200F07 | 1000mm | 250/255 | 236mm | 200mm | 200 | 343.5 | - | 32.1 | - | DWG | ||
| R200F08 | 1000mm | 255/260 | 236mm | 200mm | 200 | 351.6 | - | 32.5 | - | DWG | ||
| R200F09 | 1000mm | 260/265 | 236mm | 200mm | 200 | 359.8 | - | 32.9 | - | DWG | ||
| R200F10 | 1000mm | 265/270 | 236mm | 200mm | 200 | 368 | - | 33.4 | - | DWG | ||
| R200F10R | 1000mm | 270mm | 236mm | 200mm | 200 | 368 | 16 | 33.4 | 21,1 | DWG | ||
| R200F11 | 1000mm | 270/275 | 236mm | 200mm | 200 | 388.4 | - | 33.6 | - | DWG | ||
| R200F12 | 1000mm | 275/280 | 236mm | 200mm | 200 | 396.1 | - | 34. | - | DWG | ||
| R200F13 | 1000mm | 280/285 | 236mm | 200mm | 200 | 403.8 | - | 34.5 | - | DWG | ||
| R200F14 | 1000mm | 285/290 | 236mm | 200mm | 200 | 411.6 | - | 34.9 | - | DWG | ||
| R200F15 | 1000mm | 290/295 | 236mm | 200mm | 200 | 419.3 | - | 35.2 | - | DWG | ||
| R200F16 | 1000mm | 295/300 | 236mm | 200mm | 200 | 427 | - | 35.4 | - | DWG | ||
| R200F17 | 1000mm | 300/305 | 236mm | 200mm | 200 | 434.8 | - | 36.3 | - | DWG | ||
| R200F18 | 1000mm | 305/310 | 236mm | 200mm | 200 | 442.5 | - | 36.6 | - | DWG | ||
| R200F19 | 1000mm | 310/315 | 236mm | 200mm | 200 | 450.2 | - | 37.1 | - | DWG | ||
| R200F20 | 1000mm | 315/320 | 236mm | 200mm | 200 | 458 | - | 37.4 | - | DWG | ||
| R200F20R | 1000mm | 320mm | 236mm | 200mm | 200 | 458 | 21 | 37.5 | 29.2 | DWG | ||
| R200F30R | 1000mm | 370mm | 236mm | 200mm | 200 | 542 | 21 | 41.4 | 38.4 | DWG | ||
| R200F00RM | 500mm | 220mm | 236mm | 200mm | 160 | 125 | 284 | 32 | 19.8 | - | DWG | |
| R200F10RM | 500mm | 270mm | 236mm | 200mm | 160 | 160 | 368 | 32 | 21.7 | - | DWG | |
| R200F20RM | 500mm | 320mm | 236mm | 200mm | 160 | 200 | 458 | 42 | 23.7 | - | DWG | |
Opciones de rejilla
| Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
|---|---|---|---|---|---|---|
| Fundición Dúctil | Nervada Antitacón | C-250 | FNHX200RGCM | Rapidlock® con 8 puntos de fijación por ML | DWG | |
| Fundición Dúctil | Nervada Normal (Pasarela) | D-400 | FNX200RGDM | Rapidlock® con 8 puntos de fijación por ML | DWG | |
| Fundición Dúctil | Nervada Antitacón | D-400 | FNHX200RGDM | Rapidlock® con 8 puntos de fijación por ML | DWG | |
| Fundición Dúctil | Nervada Longitudinal | D-400 | FNLHX200RGD/EM | Rapidlock® con 8 puntos de fijación por ML | DWG | |
| Fundición Dúctil | Ciega | D-400 | FC200RGDEM | Rapidlock® con 8 puntos de fijación por ML | DWG | |
| Acero Galvanizado | Entramada Antitacón | C-250 | GEHX200RGC | Rapidlock® con 8 puntos de fijación por ML | DWG | |
| Acero Galvanizado | Ranurada | D-400 | GRL200ROD | apoyada | DWG | |
| Acero Galvanizado | Ranurada | D-400 | GRL200RODH150 | apoyada | DWG | |
| Acero Galvanizado | Ranurada | D-400 | GRL200RODH200 | apoyada | DWG | |
| Acero Galvanizado | Ranurada | D-400 | GRL200RODE18 | apoyada | DWG | |
| Acero Galvanizado | Módulo Mantenimiento | D-400 | GRL200RODMAH150E18 | apoyada | DWG | |
| Acero Galvanizado | Ranurada | D-400 | GRL200RODH200E18 | apoyada | DWG | |
| ARQUETAS Y PLANOS DE INSTALACIÓN | ||
|---|---|---|
| Plano de la Arqueta AR200G | DWG | |
| Detalle constructivo. Instalación en Adoquin hasta clase de carga C250 | DWG | |
| Detalle constructivo. Instalación en Adoquin para clase de carga D400 | DWG | |
| Detalle constructivo. Instalación en Adoquin con rejilla ranurada hasta clase de carga C250 | DWG | |
| Detalle constructivo. Instalación en Adoquin con rejilla ranurada para clase de carga D400 | DWG | |
| Detalle constructivo. Instalación en Adoquin sobre Losa Portante hasta clase de carga C250 | DWG | |
| Detalle constructivo. Instalación en Adoquin sobre Losa Portante para clase de carga D400 | DWG | |
| Detalle constructivo. Instalación en Asfalto hasta clase de carga C250 | DWG | |
| Detalle constructivo. Instalación en Asfalto para clase de carga D400 | DWG | |
| Detalle constructivo. Instalación en Asfalto con rejilla ranurada hasta clase de carga C250 | DWG | |
| Detalle constructivo. Instalación en Asfalto con rejilla ranurada para clase de carga D400 | DWG | |
| Detalle constructivo. Instalación en Hormigón | DWG | |
| Detalle constructivo. Instalación en Hormigón con rejilla ranurada | DWG | |
| Detalle constructivo. Instalación contra bordillo | DWG | |
