F300

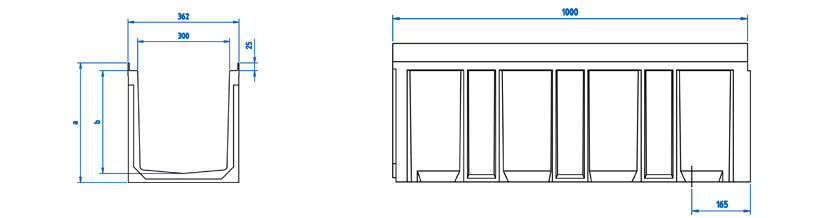

ML completo compuesto por 1 Ud. de canal de Hormigón Polímero tipo ULMA, para recogida de aguas pluviales, modelo F300K000R, ancho exterior 360mm, ancho interior 300mm y altura exterior 300mm, con perfiles de acero galvanizado para protección lateral*. 2 Ud. de rejilla de Fundición Dúctil Nervada Normal (Pasarela), modelo FNX300FTCM, con clase de carga C-250, según Norma EN-1433. Sistema de fijación canal - rejilla mediante 8 tornillos por ML.
* Disponible también con marco de fundición.
Opciones de canal
| CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| F300K000R | 1000mm | 300mm | 360mm | 300mm | 250mm | - | 725.0 | 15.0 | 54.34 | 46.4 | DWG | |
| F300K00R | 1000mm | 390mm | 360mm | 300mm | 250mm | - | 975.0 | 9.0 | 62.02 | 77.5 | DWG | |
| F300K10R | 1000mm | 440mm | 360mm | 300mm | 250mm | - | 1110.0 | 9.0 | 70.43 | 94.2 | DWG | |
| F300K20R | 1000mm | 490mm | 360mm | 300mm | 250mm | - | 1255.0 | 9.0 | 75.97 | 113.8 | DWG | |
| F300K60R | 1000mm | 600mm | 360mm | 300mm | - | - | 1525.0 | 9.0 | 96.14 | 163.8 | DWG | |
| F300K75R | 1000mm | 750mm | 394mm | 300mm | - | - | 1933.0 | 4.0 | 112.02 | 230.2 | DWG | |
Opciones de rejilla
| Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
|---|---|---|---|---|---|---|
| Fundición Dúctil | Nervada Normal (Pasarela) | C-250 | FNX300FTCM | mediante 8 tornillos por ML | DWG | |
| Fundición Dúctil | Nervada Normal (Pasarela) | D-400 | FNX300FTDM | mediante 8 tornillos por ML | DWG | |
| Fundición Dúctil | Nervada Normal (Pasarela) | F-900 | FNX300FTFM | mediante 8 tornillos por ML | DWG | |
| Fundición Dúctil | Ciega | F-900 | FC300FTFM | mediante 8 tornillos por ML | DWG | |
| Acero Galvanizado | Ranurada Simple | D-400 | GRL300FOD | Apoyada | DWG | |
| ARQUETAS Y PLANOS DE INSTALACIÓN | ||
|---|---|---|
| Plano de la Arqueta AF300 | DWG | |
| Plano de la Arqueta AF300S+A300B | DWG | |
| Detalle constructivo. Instalación en Asfalto Longitudinal a la dirección del tráfico | DWG | |
| Detalle constructivo. Instalación en Asfalto Transversal a la dirección del tráfico | DWG | |
| Detalle constructivo. Instalación en Hormigón Longitudinal a la dirección del tráfico | DWG | |
| Detalle constructivo. Instalación en Hormigón Transversal a la dirección del tráfico | DWG | |
