SELF

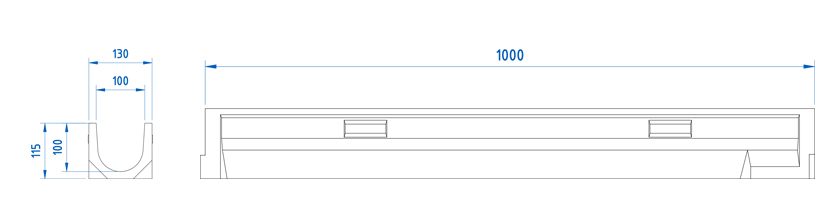

Canal de Hormigón Polímero tipo ULMA, modelo SELF, ancho exterior 130mm, ancho interior 100mm y altura exterior 115mm, para recogida de aguas pluviales, en módulos de 1 ML de longitud, cancela de seguridad y tornillería correspondiente
Opciones de canal
| CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| SELF | 1000mm | 115mm | 130mm | 100mm | 110.0 | - | 85.0 | 105.0 | 8.42 | 3.0 | DWG | |
Opciones de rejilla
| Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
|---|---|---|---|---|---|---|
| Fundición Dúctil | Nervada Normal (Pasarela) | B-125 | FNX100UCBM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Fundición Dúctil | Nervada Normal (Pasarela) | C-250 | FNX100UCCM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Nervada Normal (Pasarela) | A-15 | GN100UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Perforada | A-15 | GP100UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Ranurada | A-15 | GR100UOAH25 | Apoyada | DWG | |
| Acero Galvanizado | Entramada Normal | B-125 | GEX100UCB33 | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Entramada Antitacón | B-125 | GEHX100UCB | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Ranurada Simple | C-250 | GR100UOC | Apoyada | DWG | |
| Acero Galvanizado | Ranurada Doble | C-250 | GDR100UOC | Apoyada | DWG | |
| Acero Inoxidable | Nervada Normal (Pasarela) | A-15 | IN100UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Inoxidable | Perforada | A-15 | IP100UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Composite | Nervada Longitudinal | A-15 | PNLH100UCAM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Composite | Nervada Longitudinal | A-15 | PNLH100UCAM GRIS | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Composite | Nervada Longitudinal | A-15 | PNLH100UCAM BG | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| ARQUETAS Y PLANOS DE INSTALACIÓN | ||
|---|---|---|
| Plano de la arqueta AEURO100 | DWG | |
| Detalle constructivo. Instalación en Adoquin | DWG | |
| Detalle constructivo. Instalación en Adoquin con rejilla ranurada | DWG | |
| Detalle constructivo. Instalación en Adoquin sobre forjado | DWG | |
| Detalle constructivo. Instalación en Adoquin sobre Losa Portante | DWG | |
| Detalle constructivo. Instalación en Asfalto | DWG | |
| Detalle constructivo. Instalación en Asfalto sobre forjado | DWG | |
| Detalle constructivo. Instalación en Hormigón | DWG | |
| Detalle constructivo. Instalación en Hormigón con rejilla ranurada | DWG | |
| Detalle constructivo. Instalación en Hormigón sobre forjado | DWG | |
