SELF250K

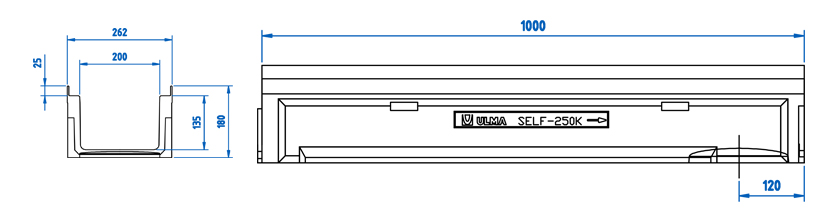

ML completo compuesto por 1 Ud. de canal de Hormigón Polímero tipo ULMA, para recogida de aguas pluviales, modelo SELF250K, ancho exterior 260mm, ancho interior 200mm y altura exterior 180mm, con perfiles de acero galvanizado para protección lateral. 2 Ud. de rejilla de Fundición Dúctil Nervada Normal (Pasarela), modelo FNX200KCCM, con clase de carga C-250, según Norma EN-1433. Sistema de fijación canal - rejilla mediante 2 cancelas y 2 tornillos por ML.
Opciones de canal
| CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| SELF250K | 1000mm | 180mm | 260mm | 200mm | 160/200 | - | 260.0 | 28.0 | 27.5 | 12.6 | DWG | |
Opciones de rejilla
| Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
|---|---|---|---|---|---|---|
| Fundición Dúctil | Nervada Normal (Pasarela) | C-250 | FNX200KCCM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Entramada Normal | B-125 | GEX200KCB | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| ARQUETAS Y PLANOS DE INSTALACIÓN | ||
|---|---|---|
| Plano de la arqueta ASELF250K | DWG | |
| Detalle constructivo. Instalación en Asfalto | DWG | |
| Detalle constructivo. Instalación en Hormigón | DWG | |
| Detalle constructivo. Instalación en Adoquín | DWG | |
| Detalle constructivo. Instalación en Adoquín sobre Losa Portante | DWG | |
