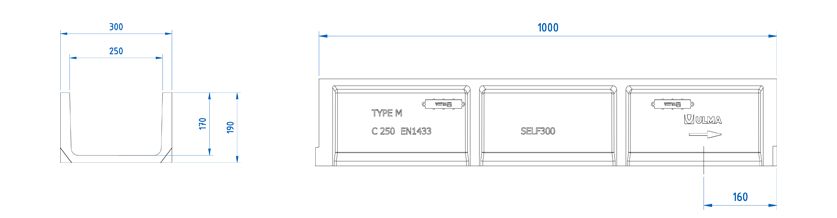

SELF300
ML completo compuesto por 1 Ud. de canal de Hormigón Polímero tipo ULMA, para recogida de aguas pluviales, modelo SELF300, ancho exterior 310mm, ancho interior 250mm y altura exterior 185mm. 2 Ud. de rejilla de Fundición Dúctil Nervada Normal (Pasarela), modelo FNX250UCBM, con clase de carga B-125, según Norma EN-1433. Sistema de fijación canal - rejilla mediante 2 cancelas y 2 tornillos por ML.
Opciones de canal
CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Exterior | Interior | Vert. | Horiz. | |||||||||
SELF300 | 1000mm | 190mm | 300mm | 250mm | 200.0 | - | 407.0 | 35.0 | 26.1 | 22.5 | DWG |
Opciones de rejilla
Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
---|---|---|---|---|---|---|
Fundición Dúctil | Nervada Normal (Pasarela) | B-125 | FNX250UCBM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
Fundición Dúctil | Nervada Normal (Pasarela) | C-250 | FNX250UCCM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
Acero Galvanizado | Entramada Normal | B-125 | GEX250UCB | mediante 2 cancelas y 2 tornillos por ML | DWG |
ARQUETAS Y PLANOS DE INSTALACIÓN | ||
---|---|---|
Plano de la Arqueta AU250S+A250I+A250B | DWG | |
Plano de la Arqueta AU250S+A250B | DWG | |
Plano de la Arqueta AU250 | DWG | |
Detalle constructivo. Instalación en Adoquin | DWG | |
Detalle constructivo. Instalación en Adoquin con rejilla ranurada | DWG | |
Detalle constructivo. Instalación en Adoquin sobre forjado | DWG | |
Detalle constructivo. Instalación en Adoquin sobre Losa Portante | DWG | |
Detalle constructivo. Instalación en Asfalto | DWG | |
Detalle constructivo. Instalación en Asfalto sobre forjado | DWG | |
Detalle constructivo. Instalación en Hormigón | DWG | |
Detalle constructivo. Instalación en Hormigón con rejilla ranurada | DWG | |
Detalle constructivo. Instalación en Hormigón sobre forjado | DWG |
