U100K

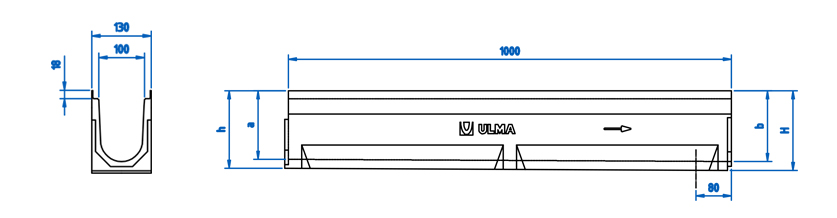

Canal de Hormigón Polímero tipo ULMA, modelo U100K, de ancho exterior 130mm, ancho interior de 100mm, con posibilidad de pendiente incorporada del 0,5% o pendiente en cascada, con alturas exteriores disponibles entre 150mm y 250mm para pendiente incorporada del 0,5% y entre 150mm y 300m para pendiente en cascada, para recogida de aguas pluviales, en módulos de 1ML de longitud, perfiles de acero galvanizado para protección lateral, cancela de seguridad y tornillería correspondiente
Opciones de canal
| CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| U100K00R | 1000mm | 150mm | 130mm | 100mm | 110.0 | 97.0 | 90.0 | 14.09 | 3.5 | DWG | ||
| U100K01 | 1000mm | 130mm | 100mm | 101.0 | 90.0 | 14.89 | - | DWG | ||||
| U100K02 | 1000mm | 130mm | 100mm | 106.0 | 90.0 | 15.22 | - | DWG | ||||
| U100K03 | 1000mm | 130mm | 100mm | 111.0 | 78.0 | 15.88 | - | DWG | ||||
| U100K04 | 1000mm | 130mm | 100mm | 116.0 | 78.0 | 15.69 | - | DWG | ||||
| U100K05 | 1000mm | 130mm | 100mm | 120.0 | 78.0 | 16.16 | - | DWG | ||||
| U100K05R | 1000mm | 175mm | 130mm | 100mm | 110.0 | 120.0 | 78.0 | 16.42 | 5.0 | DWG | ||
| U100K06 | 1000mm | 130mm | 100mm | 125.0 | 65.0 | 16.61 | - | DWG | ||||
| U100K07 | 1000mm | 130mm | 100mm | 130.0 | 65.0 | 17.03 | - | DWG | ||||
| U100K08 | 1000mm | 130mm | 100mm | 135.0 | 65.0 | 17.81 | - | DWG | ||||
| U100K09 | 1000mm | 130mm | 100mm | 140.0 | 65.0 | 18.11 | - | DWG | ||||
| U100K10 | 1000mm | 130mm | 100mm | 145.0 | 65.0 | 17.95 | - | DWG | ||||
| U100K10R | 1000mm | 200mm | 130mm | 100mm | 110.0 | 110.0 | 145.0 | 65.0 | 18.01 | 6.7 | DWG | |
| U100K11 | 1000mm | 130mm | 100mm | 150.0 | 65.0 | 18.58 | - | DWG | ||||
| U100K12 | 1000mm | 130mm | 100mm | 155.0 | 65.0 | 18.82 | - | DWG | ||||
| U100K13 | 1000mm | 130mm | 100mm | 159.0 | 65.0 | 18.96 | - | DWG | ||||
| U100K14 | 1000mm | 130mm | 100mm | 164.0 | 65.0 | 19.31 | - | DWG | ||||
| U100K15 | 1000mm | 130mm | 100mm | 169.0 | 65.0 | 19.84 | - | DWG | ||||
| U100K15R | 1000mm | 225mm | 130mm | 100mm | 110.0 | 110.0 | 169.0 | 65.0 | 19.84 | 8.5 | DWG | |
| U100K16 | 1000mm | 130mm | 100mm | 174.0 | 65.0 | 19.99 | - | DWG | ||||
| U100K17 | 1000mm | 130mm | 100mm | 178.0 | 65.0 | 20.63 | - | DWG | ||||
| U100K18 | 1000mm | 130mm | 100mm | 183.0 | 52.0 | 21.12 | - | DWG | ||||
| U100K19 | 1000mm | 130mm | 100mm | 188.0 | 52.0 | 21.35 | - | DWG | ||||
| U100K20 | 1000mm | 130mm | 100mm | 193.0 | 52.0 | 22.10 | - | DWG | ||||
| U100K20R | 1000mm | 250mm | 130mm | 100mm | 110.0 | 110.0 | 193.0 | 52.0 | 22.32 | 10.5 | DWG | |
| U100K25R | 1000mm | 275mm | 130mm | 100mm | 110.0 | 110.0 | 240.0 | 52.0 | 23.07 | 12.6 | DWG | |
| U100K30R | 1000mm | 300mm | 130mm | 100mm | 110.0 | 110.0 | 288.0 | 52.0 | 26.14 | 14.9 | DWG | |
Opciones de rejilla
| Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
|---|---|---|---|---|---|---|
| Fundición Dúctil | Nervada Normal (Pasarela) | B-125 | FNX100KCBM | mediante 2 tornillos por ML | DWG | |
| Fundición Dúctil | Nervada Normal (Pasarela) | C-250 | FNX100KCCM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Fundición Dúctil | Nervada Antitacón | C-250 | FNHX100KCCM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Fundición Inoxidable | Nervada Normal (Pasarela) | C-250 | FIN100KCDM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Perforada | A-15 | GP100KCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Nervada Normal (Pasarela) | A-15 | GN100KCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Entramada Normal | B-125 | GEX100KCB | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Entramada Antitacón | B-125 | GEHX100KCB | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Inoxidable | Nervada Normal (Pasarela) | A-15 | IN100KCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Inoxidable | Perforada | A-15 | IP100KCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Composite | Nervada Antitacón | A-15 | PNH100KCAM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Composite | Nervada Antitacón | A-15 | PNH100KCAM-GRIS | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Composite | Nervada Longitudinal | A-15 | PNLH100KCAM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Composite | Nervada Longitudinal | A-15 | PNLH100KCAM GRIS | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Composite | Entramada Normal | B-125 | PE100KCBM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| ARQUETAS Y PLANOS DE INSTALACIÓN | ||
|---|---|---|
| Plano de la Arqueta AK100 | DWG | |
| Detalle constructivo. Instalación en Adoquin | DWG | |
| Detalle constructivo. Instalación en Adoquin sobre Losa Portante | DWG | |
| Detalle constructivo. Instalación en Asfalto | DWG | |
| Detalle constructivo. Instalación en Hormigón | DWG | |
| Detalle constructivo. Instalación contra bordillo | DWG | |
