U150

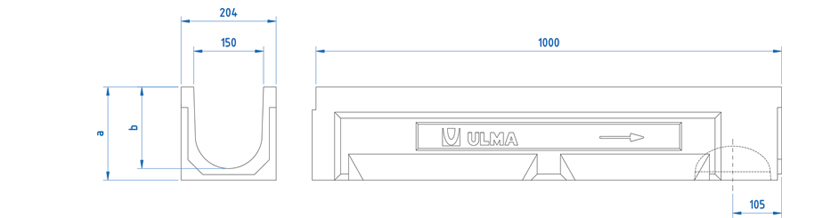

Canal de Hormigón Polímero tipo ULMA, modelo U150, ancho exterior 204mm, ancho interior 150mm y con alturas exteriores disponibles entre 200mm y 300mm, con posibilidad de instalación en pendiente tipo cascada, para recogida de aguas pluviales, en módulos de 1 ML de longitud, cancela de seguridad y tornillería correspondiente
Opciones de canal
| CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| U150.00R | 1000mm | 200mm | 204mm | 150mm | 160.0 | 110.0 | 230.0 | 45.0 | 25.50 | 11.8 | DWG | |
| U150.10R | 1000mm | 250mm | 204mm | 150mm | 160.0 | 110.0 | 305.0 | 36.0 | 31.38 | 18.1 | DWG | |
| U150.20R | 1000mm | 300mm | 204mm | 150mm | 160.0 | 110.0 | 380.0 | 27.0 | 36.09 | 25.3 | DWG | |
Opciones de rejilla
| Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
|---|---|---|---|---|---|---|
| Fundición Dúctil | Nervada Normal (Pasarela) | B-125 | FNX150UCBM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Fundición Dúctil | Nervada Normal (Pasarela) | C-250 | FNX150UCCM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Nervada Normal (Pasarela) | A-15 | GN150UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Perforada | A-15 | GP150UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Entramada Normal | B-125 | GEX150UCB33 | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Entramada Antitacón | B-125 | GEHX150UCB | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Ranurada Simple | C-250 | GR150UOC | apoyada | DWG | |
| Acero Galvanizado | Ranurada Doble | C-250 | GDR150UOC | apoyada | DWG | |
| Acero Inoxidable | Perforada | A-15 | IP150UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| ARQUETAS Y PLANOS DE INSTALACIÓN | ||
|---|---|---|
| Plano de la Arqueta AU150S+A150I+A150B | DWG | |
| Plano de la Arqueta AU150S+A150B | DWG | |
| Plano de la Arqueta AU150 | DWG | |
| Detalle constructivo. Instalación en Adoquin | DWG | |
| Detalle constructivo. Instalación en Adoquin con rejilla ranurada | DWG | |
| Detalle constructivo. Instalación en Adoquin sobre Losa Portante | DWG | |
| Detalle constructivo. Instalación en Asfalto | DWG | |
| Detalle constructivo. Instalación en Hormigón | DWG | |
| Detalle constructivo. Instalación en Hormigón con rejilla ranurada | DWG | |
| Detalle constructivo. Instalación contra bordillo | DWG | |
