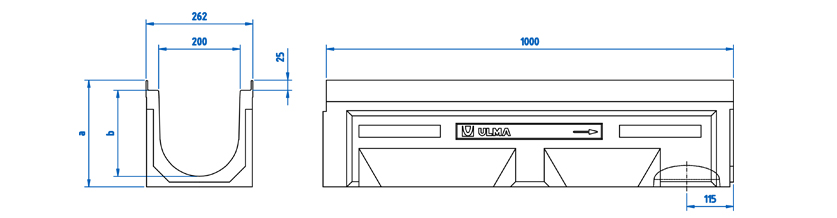

U200K
Canal de Hormigón Polímero tipo ULMA, modelo U200K, ancho exterior 260mm, ancho interior 200mm, con posibilidad de pendiente en cascada, y con alturas exteriores disponibles entre 263mm y 363mm, para recogida de aguas pluviales, en módulos de 1 ML de longitud, perfiles de acero galvanizado para protección lateral, cancela de seguridad y tornillería correspondiente
Opciones de canal
| CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| U200K00R | 1000mm | 263mm | 260mm | 200mm | 160.0 | - | 374.0 | 28.0 | 42.5 | 21.4 | DWG | |
| U200K10R | 1000mm | 313mm | 260mm | 200mm | 160.0 | 160.0 | 473.0 | 21.0 | 48.2 | 30.7 | DWG | |
| U200K20R | 1000mm | 363mm | 260mm | 200mm | 160.0 | - | 571.0 | 21.0 | 53.5 | 41.3 | DWG | |
Opciones de rejilla
| Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
|---|---|---|---|---|---|---|
| Fundición Dúctil | Nervada Normal (Pasarela) | C-250 | FNX200KCCM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Entramada Normal | B-125 | GEX200KCB | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| ARQUETAS Y PLANOS DE INSTALACIÓN | ||
|---|---|---|
| Plano de la Arqueta AK200 | DWG | |
| Plano de la Arqueta AK200S+A200I+A200B | DWG | |
| Plano de la Arqueta AK200S+A200B | DWG | |
| Detalle constructivo. Instalación en Adoquin | DWG | |
| Detalle constructivo. Instalación en Adoquin sobre Losa Portante | DWG | |
| Detalle constructivo. Instalación en Asfalto | DWG | |
| Detalle constructivo. Instalación en Hormigón | DWG | |
| Detalle constructivo. Instalación contra bordillo | DWG | |
