HYDRO250PLUS
![HYDRO250PLUS](https://www.ulmaarchitectural.com/es-es/canales-de-drenaje/soluciones/canales-plastico-hydro/hydro250plus/@@images/1960e1ab-bd0c-4a35-a297-1716c04b2518.jpeg)

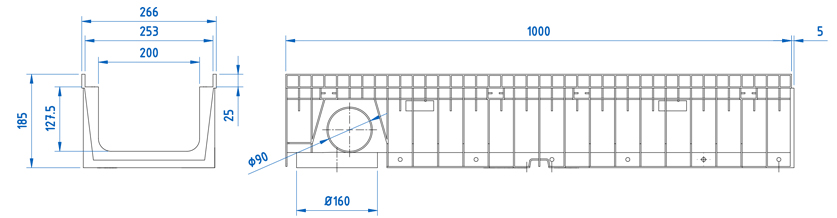

Canal de drenaje tipo ULMA, modelo HYDRO250PLUS, fabricados en composite negro, ancho exterior 266mm, ancho interior 200mm, con altura exterior de 185mm, para recogida de aguas pluviales, en módulos de 1 ML de longitud, cancela de seguridad y tornillería correspondiente.
Opciones de canal
CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Exterior | Interior | Vert. | Horiz. | |||||||||
HYDRO250PLUS | 1000mm | 185mm | 266mm | 200mm | 160mm | 90mm | 252 | 40 | 2.5 | 11,67 | DWG |
Opciones de rejilla
Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
---|---|---|---|---|---|---|
Fundición Dúctil | Nervada Normal (Pasarela) | C-250 | FNX200KCCM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
Acero Galvanizado | Entramada Normal | B-125 | GEX200KCB | mediante 2 cancelas y 2 tornillos por ML | DWG |
PLANOS DE INSTALACIÓN | ||
---|---|---|
Detalle constructivo. Instalación en Asfalto. | DWG | |
Detalle constructivo. Instalación en Hormigón. | DWG | |
Detalle constructivo. Instalación en Adoquín. | DWG |
