SU200

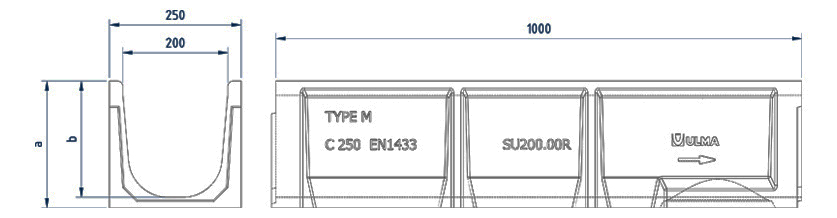

Canal de Hormigón Polímero tipo ULMA, modelo su200, con borde redondeado, ancho exterior 250mm, ancho interior 200mm, con posibilidad de pendiente en cascada, y con alturas exteriores disponibles entre 240mm y 390mm, para recogida de aguas pluviales, en módulos de 1 ML de longitud, cancela de seguridad y tornillería correspondiente.
Opciones de canal
| CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| SU200.00R | 1000mm | 240mm | 250mm | 200mm | 200mm | - | 385.0 | 28.0 | 31.9 | 22.70 | DWG | |
| SU200.10R | 1000mm | 290mm | 250mm | 200mm | 200mm | - | 465.0 | 28.0 | 35.8 | 30.46 | DWG | |
| SU200.20R | 1000mm | 340mm | 250mm | 200mm | 200mm | - | 540.0 | 21.0 | 42.1 | 38.67 | DWG | |
| SU200.30R | 1000mm | 390mm | 250mm | 200mm | 200mm | - | 620.0 | 21.0 | 47.6 | 48.19 | DWG | |
Opciones de rejilla
| Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
|---|---|---|---|---|---|---|
| Fundición Dúctil | Nervada Normal (Pasarela) | C-250 | FNX200UCCM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Nervada Normal (Pasarela) | A-15 | GN200UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Entramada Normal | B-125 | GEX200UCB33 | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Entramada Antitacón | B-125 | GEHX200UCB | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Ranurada | C-250 | GR200UOC | por presión, sin tornillo | DWG | |
| Acero Galvanizado | Ranurada Doble | C-250 | GDR200UOC | por presión, sin tornillo | DWG | |
| ARQUETAS Y PLANOS DE INSTALACIÓN | ||
|---|---|---|
| Plano de la Arqueta AU200 | DWG | |
| Plano de la Arqueta AU200S+A200I+A200B | DWG | |
| Plano de la Arqueta AU200S+A200B | DWG | |
| Detalle constructivo. Instalación en Asfalto | DWG | |
| Detalle constructivo. Instalación en Hormigón | DWG | |
| Detalle constructivo. Instalación en Adoquín | DWG | |
| Detalle constructivo. Instalación en Adoquín sobre Losa Portante | DWG | |
