KOD300
Canal de drenaje lineal, modelo KompaqSlot® KOD300.10R de ULMA, con rejilla integrada, en un solo cuerpo y sin discontinuidades, en Hormigón Polímero de alta resistencia.
Antivandálico y resistente a la corrosión, para instalación soterrada a nivel de superfície con sistema de alineación horizontal y vertical.
Con sección circular Ø300 mm y ranuras de captación de 30 mm con apertura positiva hasta 50 mm para evitar atascos.
Clase de Carga hasta D400, según total cumplimiento de la Norma EN 1433 y Declaración de Prestaciones (DoP).

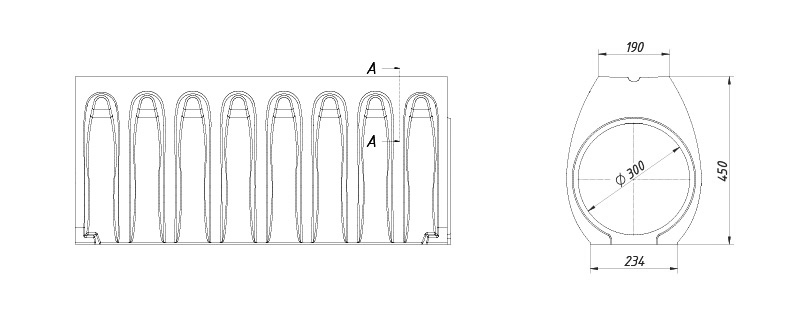

Ancho exterior 363 mm, ancho interior Ø300 mm y longitud total 1000mm. Altura total 450mm.
Superficie de Captación de 150cm²/m y Sección Util de canal de 707cm².
Opciones de canal
| CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | ||||||||
| KOD300.10R | 1000 | 450 | 363 | 300 | 707 | 9 | 119,5 | DWG | |||
| PLANOS DE INSTALACIÓN | ||
|---|---|---|
| Detalle constructivo. Instalación en Asfalto - longitudinal a la dirección del tráfico | DWG | |
| Detalle constructivo. Instalación en Asfalto - transversal a la dirección del tráfico | DWG | |
| Detalle constructivo. Instalación en Hormigón - longitudinal a la dirección del tráfico | DWG | |
| Detalle constructivo. Instalación en Hormigón - transversal a la dirección del tráfico | DWG | |
