KOMPAQ150 CIVIL

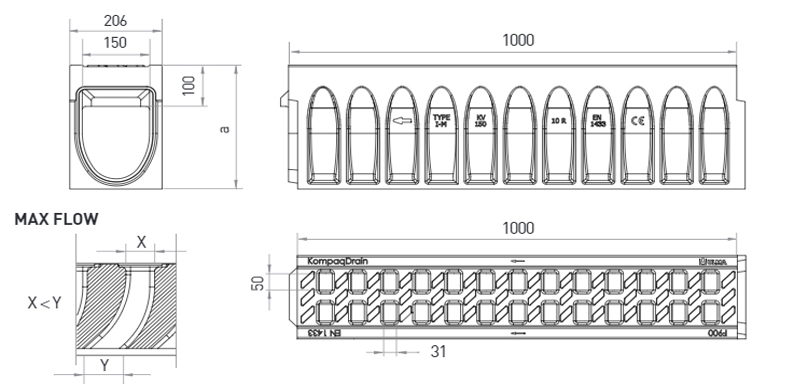

Canal de drenaje lineal, modelo ULMA KompaqDrain®Civil KVE150, monolítico con rejilla integrada en un solo cuerpo y sin discontinuidades, anti-vandálico y resistente a la corrosión. Clase de carga F-900 para grandes cargas. Sección en forma de V optimizada y orificios con geometría MAX-FLOW®: efecto auto-limpiante a bajo caudal, incremento de capacidad a caudal máximo y apertura positiva para evitar atasco de suciedad, para zonas sin pendiente en el terreno. Superficie activa con elementos direccionadores de la lámina de agua hacia los orificios de captación. Sistema de machihembrado de alineación horizontal y vertical, y ranura perimetral preformada para facilitar instalación de junta de sellado envolvente en 360˚. El elemento de registro y la arqueta superior incluyen la rejilla de fundición FNX150FTFM. Disponen de preformas laterales para salidas horizontales a cada lado y preformas laterales para conexiones en T, el L y en cruz.
Opciones de canal
CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|
Exterior | Interior | Vert. | Horiz. | ||||||||
KVF150.10R | 1000mm | 300mm | 206mm | 150mm | 227.0 | 12.0 | 65.0 | DWG | |||
KVF150.20R | 1000mm | 400mm | 206mm | 150mm | 377.0 | 12.0 | 75.0 | DWG | |||
KVF150.30R | 1000mm | 500mm | 206mm | 150mm | 527.0 | 8.0 | 84.0 | DWG |
ARQUETAS Y PLANOS DE INSTALACIÓN | ||
---|---|---|
Registro AKVF150MF | DWG | |
Arqueta AKVF150MF.RS + AKVF150I + AKVF150B | DWG | |
Detalle constructivo. Instalación en Asfalto hasta clase de carga F900 Longitudinal a la dirección del tráfico | DWG | |
Detalle constructivo. Instalación en Asfalto hasta clase de carga F900 Transversal a la dirección del tráfico | DWG | |
Detalle constructivo. Instalación en Hormigón hasta clase de carga F900 Longitudinal a la dirección del tráfico | DWG | |
Detalle constructivo. Instalación en Hormigón hasta clase de carga F900 Transversal a la dirección del tráfico | DWG |
