S200

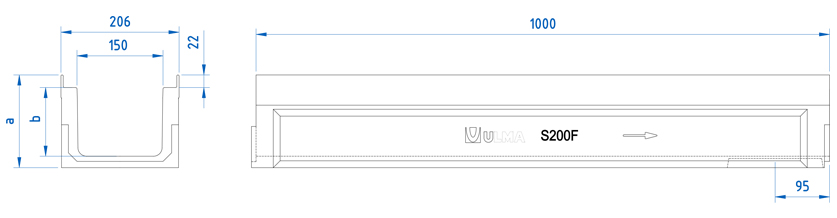

Canal de Hormigón Polímero tipo ULMA, modelo S200F, ancho exterior 204mm, ancho interior 150mm y altura exterior 162mm, para recogida de aguas pluviales, en módulos de 1 ML de longitud, perfiles de acero galvanizado para protección lateral, fijación de seguridad en 8 puntos por ML,
Opciones de canal
| CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| S200F | 1000mm | 162mm | 206mm | 150mm | 160mm | - | 180.0 | 40.0 | 21.5 | 7.6 | DWG | |
| SM200F | 1000mm | 102mm | 206mm | 150mm | 160mm | - | 88.0 | 60.0 | 18.4 | 2.5 | DWG | |
Opciones de rejilla
| Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
|---|---|---|---|---|---|---|
| Fundición Dúctil | Nervada Normal (Pasarela) | D-400 | FNX150FTDM | mediante 8 tornillos por ML | DWG | |
| Fundición Dúctil | Nervada Antitacón | D-400 | FNHX150FTDM | mediante 8 tornillos por ML | DWG | |
| Fundición Dúctil | Nervada Normal (Pasarela) | E-600 | FNX150FTEM | mediante 8 tornillos por ML | DWG | |
| Fundición Dúctil | Nervada Normal (Pasarela) | F-900 | FNX150FTFM | mediante 8 tornillos por ML | DWG | |
| Fundición Dúctil | Nervada Antitacón | F-900 | FNHX150FTFM | mediante 8 tornillos por ML | DWG | |
| Fundición Dúctil | Ciega | F-900 | FC150FTFM | mediante 8 tornillos por ML | DWG | |
| Fundición Inoxidable | Nervada | D-400 | FIN150FTDM | mediante 8 tornillos por ML | DWG | |
| ARQUETAS Y PLANOS DE INSTALACIÓN | ||
|---|---|---|
| Plano de la Arqueta AS200F | DWG | |
| Detalle constructivo. Instalación en Asfalto | DWG | |
| Detalle constructivo. Instalación en Hormigón | DWG | |
| Detalle constructivo. Instalación en Asfalto sobre forjado | DWG | |
| Detalle constructivo. Instalación en Hormigón sobre forjado | DWG | |
| Detalle constructivo. Instalación en Adoquin sobre forjado | DWG | |
| Ficha Técnica | ||
