M100K

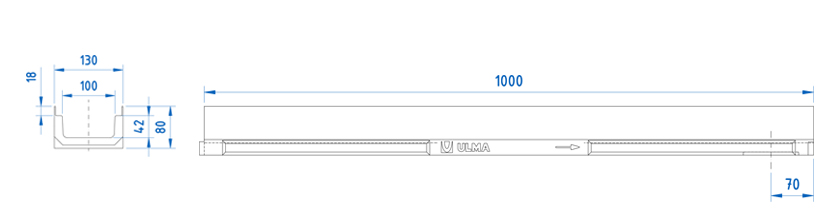

Canal de Hormigón Polímero tipo ULMA, modelo M100K, ancho exterior 130mm, ancho interior 100mm y altura exterior 80mm, para recogida de aguas pluviales, en módulos de 1 ML de longitud, perfiles de acero galvanizado para protección lateral, sistema de fijación de 2 tornillos por ML
Opciones de canal
| CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| M100K | 1000mm | 80mm | 130mm | 100mm | 90mm | - | 40.0 | 120.0 | 9.8 | 0.8 | DWG | |
Opciones de rejilla
| Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
|---|---|---|---|---|---|---|
| Fundición Dúctil | Nervada Normal (Pasarela) | B-125 | FNX100KCBM | mediante 2 tornillos por ML | DWG | |
| Fundición Dúctil | Nervada Normal (Pasarela) | C-250 | FNX100KCCM | mediante 2 tornillos por ML | DWG | |
| Fundición Dúctil | Nervada Antitacón | C-250 | FNHX100KCCM | mediante 2 tornillos por ML | DWG | |
| Fundición Inoxidable | Nervada Normal (Pasarela) | C-250 | FIN100KCDM | mediante 2 tornillos por ML | DWG | |
| Acero Galvanizado | Perforada | A-15 | GP100KCA | mediante 2 tornillos por ML | DWG | |
| Acero Galvanizado | Nervada Normal (Pasarela) | A-15 | GN100KCA | mediante 2 tornillos por ML | DWG | |
| Acero Galvanizado | Entramada Normal | B-125 | GEX100KCB | mediante 2 tornillos por ML | DWG | |
| Acero Galvanizado | Entramada Antitacón | B-125 | GEHX100KCB | mediante 2 tornillos por ML | DWG | |
| Acero Inoxidable | Nervada Normal (Pasarela) | A-15 | IN100KCA | mediante 2 tornillos por ML | DWG | |
| Acero Inoxidable | Perforada | A-15 | IP100KCA | mediante 2 tornillos por ML | DWG | |
| Composite | Nervada Antitacón | A-15 | PNH100KCAM | mediante 2 tornillos por ML | DWG | |
| Composite | Nervada Antitacón | A-15 | PNH100KCAM GRIS | mediante 2 tornillos por ML | DWG | |
| Composite | Nervada Longitudinal | A-15 | PNLH100KCAM | mediante 2 tornillos por ML | DWG | |
| Composite | Nervada Longitudinal | A-15 | PNLH100KCAM GRIS | mediante 2 tornillos por ML | DWG | |
| Composite | Entramada Normal | B-125 | PE100KCBM | mediante 2 tornillos por ML | DWG | |
| ARQUETAS Y PLANOS DE INSTALACIÓN | ||
|---|---|---|
| Plano de la Arqueta AEURO100K | DWG | |
| Detalle constructivo. Instalación en Asfalto | DWG | |
| Detalle constructivo. Instalación en Hormigón | DWG | |
| Detalle constructivo. Instalación en Adoquín | DWG | |
| Detalle constructivo. Instalación en Asfalto sobre forjado | DWG | |
| Detalle constructivo. Instalación en Hormigón sobre forjado | DWG | |
| Detalle constructivo. Instalación en Adoquín sobre forjado | DWG | |
| Ficha Técnica | ||
