F150

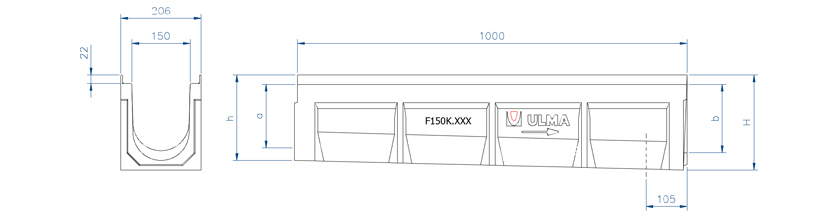

Canal de Hormigón Polímero tipo ULMA, modelo F150K, ancho exterior 206mm, ancho interior 150mm, con alturas exteriores disponibles entre 145mm y 370mm, con posibilidad de pendiente incorporada del 2,5% o pendiente en cascada, para recogida de aguas pluviales, en módulos de 1 ML de longitud, fijación de seguridad en 8 puntos por ML, perfiles de acero galvanizado para protección lateral.
Opciones de canal
CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Exterior | Interior | Vert. | Horiz. | |||||||||
F150K01M | 500mm | 145mm | 212mm | 150mm | - | - | 120.0 | - | 14.1 | - | DWG | |
F150K02 | 1000mm | 206mm | 150mm | - | - | 155.0 | - | 28.3 | - | DWG | ||
F150K03 | 1000mm | 206mm | 150mm | - | - | 190.0 | - | 30.4 | - | DWG | ||
F150K04 | 1000mm | 206mm | 150mm | - | - | 230.0 | - | 32.5 | - | DWG | ||
F150K00R | 1000mm | 220mm | 206mm | 150mm | 160mm | - | 230.0 | 45.0 | 29.4 | 11.5 | DWG | |
F150K05 | 1000mm | 206mm | 150mm | - | - | 265.0 | - | 34.6 | - | DWG | ||
F150K06 | 1000mm | 206mm | 150mm | - | - | 305.0 | - | 36.7 | - | DWG | ||
F150K10R | 1000mm | 270mm | 206mm | 150mm | 160mm | - | 305.0 | 36.0 | 33.4 | 17.8 | DWG | |
F150K07 | 1000mm | 206mm | 150mm | - | - | 340.0 | - | 38.8 | - | DWG | ||
F150K08 | 1000mm | 206mm | 150mm | - | - | 375.0 | - | 40.8 | - | DWG | ||
F150K20R | 1000mm | 320mm | 206mm | 150mm | 160mm | 160mm | 375.0 | 27.0 | 41.5 | 24.9 | DWG | |
F150K09 | 1000mm | 206mm | 150mm | - | - | 410.0 | - | 42.9 | - | DWG | ||
F150K10 | 1000mm | 206mm | 150mm | - | - | 457.0 | - | 45.0 | - | DWG | ||
F150K30R | 1000mm | 370mm | 206mm | 150mm | 160mm | - | 457.0 | 27.0 | 43.9 | 33.2 | DWG |
Opciones de rejilla
Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
---|---|---|---|---|---|---|
Fundición Dúctil | Nervada Normal (Pasarela) | D-400 | FNX150FTDM | mediante 8 tornillos por ML | DWG | |
Fundición Dúctil | Nervada Antitacón | D-400 | FNHX150FTDM | mediante 8 tornillos por ML | DWG | |
Fundición Dúctil | Nervada Normal (Pasarela) | E-600 | FNX150FTEM | mediante 8 tornillos por ML | DWG | |
Fundición Dúctil | Nervada Normal (Pasarela) | F-900 | FNX150FTFM | mediante 8 tornillos por ML | DWG | |
Fundición Dúctil | Nervada Antitacón | F-900 | FNHX150FTFM | mediante 8 tornillos por ML | DWG | |
Fundición Dúctil | Ciega | F-900 | FC150FTFM | mediante 8 tornillos por ML | DWG | |
Fundición Inoxidable | Nervada | D-400 | FIN150FTDM | mediante 8 tornillos por ML | DWG |
ARQUETAS Y PLANOS DE INSTALACIÓN | ||
---|---|---|
Plano de la Arqueta AF150S+A150I+A150B | DWG | |
Plano de la Arqueta AF150S+A150B | DWG | |
Plano de la Arqueta AF150 | DWG | |
Detalle constructivo. Instalación en Asfalto Longitudinal a la dirección del tráfico | DWG | |
Detalle constructivo. Instalación en Asfalto Transversal a la dirección del tráfico | DWG | |
Detalle constructivo. Instalación en Hormigón Longitudinal a la dirección del tráfico | DWG | |
Detalle constructivo. Instalación en Hormigón Transversal a la dirección del tráfico | DWG | |
Detalle constructivo. Instalación contra bordillo | DWG | |
Ficha Técnica |
