F250

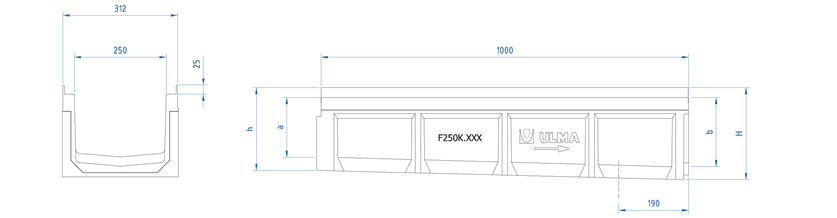

Canal de Hormigón Polímero tipo ULMA, modelo F250K, ancho exterior 312mm, ancho interior 250mm y con alturas exteriores disponibles entre 150mm y 650mm, con posibilidad de pendiente incorporada del 2,5% o pendiente en cascada, para recogida de aguas pluviales, en módulos de 1 ML de longitud, fijación de seguridad en 8 puntos por ML, perfiles de acero galvanizado para protección lateral
Opciones de canal
| CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| F250K01RM | 500mm | 150mm | 312mm | 250mm | - | - | 220.0 | - | 19.86 | - | DWG | |
| F250K01 | 1000mm | 312mm | 250mm | - | - | 280.0 | - | 34.49 | - | DWG | ||
| F250K02 | 1000mm | 312mm | 250mm | - | - | 340.0 | - | 38.14 | - | DWG | ||
| F250K03 | 1000mm | 312mm | 250mm | - | - | 400.0 | - | 40.75 | - | DWG | ||
| F250K04 | 1000mm | 312mm | 250mm | - | - | 460.0 | - | 42.32 | - | DWG | ||
| F250K05 | 1000mm | 312mm | 250mm | - | - | 520.0 | - | 44.30 | - | DWG | ||
| F250K06 | 1000mm | 312mm | 250mm | - | - | 580.0 | - | 46.81 | - | DWG | ||
| F250K00R | 1000mm | 300mm | 312mm | 250mm | 250.0 | 200.0 | 580.0 | 28.0 | 47.13 | 38.5 | DWG | |
| F250K07 | 1000mm | 312mm | 250mm | - | - | 640.0 | - | 48.28 | - | DWG | ||
| F250K08 | 1000mm | 312mm | 250mm | - | - | 700.0 | - | 52.88 | - | DWG | ||
| F250K10R | 1000mm | 350mm | 312mm | 250mm | 250.0 | 200.0 | 700.0 | 28.0 | 49.64 | 51.5 | DWG | |
| F250K09 | 1000mm | 312mm | 250mm | - | - | 760.0 | - | 55.18 | - | DWG | ||
| F250K10 | 1000mm | 312mm | 250mm | - | - | 820.0 | - | 57.79 | - | DWG | ||
| F250K20R | 1000mm | 400mm | 312mm | 250mm | 250.0 | 200.0 | 820.0 | 21.0 | 55.02 | 65.6 | DWG | |
| F250K11 | 1000mm | 312mm | 250mm | - | - | 870.0 | - | 69.61 | - | DWG | ||
| F250K12 | 1000mm | 312mm | 250mm | - | - | 930.0 | - | 73.36 | - | DWG | ||
| F250K30R | 1000mm | 450mm | 312mm | 250mm | - | - | 935.0 | 14.0 | 63.22 | 80.9 | DWG | |
| F250K13 | 1000mm | 312mm | 250mm | - | - | 985.0 | - | 77.53 | - | DWG | ||
| F250K14 | 1000mm | 312mm | 250mm | - | - | 1045.0 | - | 79.83 | - | DWG | ||
| F250K15 | 1000mm | 312mm | 250mm | - | - | 1100.0 | - | 83.79 | - | DWG | ||
| F250K16 | 1000mm | 312mm | 250mm | - | - | 1160.0 | - | 87.98 | - | DWG | ||
| F250K17 | 1000mm | 312mm | 250mm | - | - | 1215.0 | - | 90.07 | - | DWG | ||
| F250K18 | 1000mm | 312mm | 250mm | - | - | 1270.0 | - | 94.25 | - | DWG | ||
| F250K19 | 1000mm | 312mm | 250mm | - | - | 1320.0 | - | 98.43 | - | DWG | ||
| F250K20 | 1000mm | 312mm | 250mm | - | - | 1380.0 | - | 103.66 | - | DWG | ||
| F250K40R | 1000mm | 650mm | 312mm | 250mm | 250.0 | - | 1383.0 | 8.0 | 91,1 | 151,7 | DWG | |
Opciones de rejilla
| Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
|---|---|---|---|---|---|---|
| Fundición Dúctil | Nervada Normal (Pasarela) | C-250 | FNX250FTCM | mediante 8 tornillos por ML | DWG | |
| Fundición Dúctil | Nervada Normal (Pasarela) | D-400 | FNX250FTDM | mediante 8 tornillos por ML | DWG | |
| Fundición Dúctil | Nervada Normal (Pasarela) | F-900 | FNX250FTFM | mediante 8 tornillos por ML | DWG | |
| Fundición Dúctil | Ciega | F-900 | FC250FTFM | mediante 8 tornillos por ML | DWG | |
| Acero Galvanizado | Ranurada Simple | D-400 | GRL250FOD | mediante 8 tornillos por ML | DWG | |
| ARQUETAS Y PLANOS DE INSTALACIÓN | ||
|---|---|---|
| Plano de la arqueta AF250 | DWG | |
| Plano de la arqueta AF250S+A250B | DWG | |
| Plano de la arqueta AF250S+A250B415 | DWG | |
| Detalle constructivo. Instalación en Asfalto Longitudinal a la dirección del tráfico | DWG | |
| Detalle constructivo. Instalación en Asfalto Transversal a la dirección del tráfico | DWG | |
| Detalle constructivo. Instalación en Hormigón Longitudinal a la dirección del tráfico | DWG | |
| Detalle constructivo. Instalación en Hormigón Transversal a la dirección del tráfico | DWG | |
| Detalle constructivo. Instalación contra bordillo | DWG | |
| Ficha Técnica | ||
