SELF200K

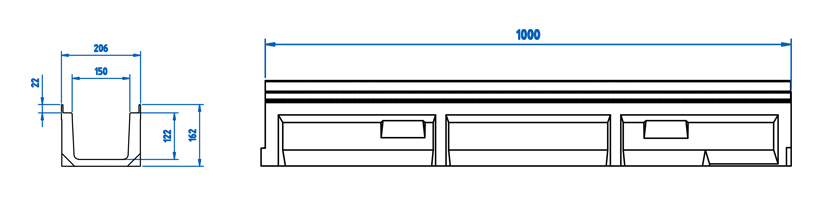

ML completo compuesto por 1 Ud. de canal de Hormigón Polímero tipo ULMA, para recogida de aguas pluviales, modelo SELF200K, ancho exterior 204mm, ancho interior 150mm y altura exterior 162mm, con perfiles de acero galvanizado para protección lateral*. Sistema de fijación canal - rejilla mediante 2 cancelas y 2 tornillos por ML.
* Disponible también con perfil inoxidable.
Opciones de canal
| CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| SELF200K | 1000mm | 162mm | 204mm | 150mm | 160.0 | - | 180.0 | 40.0 | 19.7 | 7.6 | DWG | |
Opciones de rejilla
| Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
|---|---|---|---|---|---|---|
| Fundición Dúctil | Nervada Normal (Pasarela) | C-250 | FNX150KCCM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Perforada | A-15 | GP150KCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Entramada | B-125 | GEX150KCB | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Entramada Antitacón | B-125 | GEHX150KCB | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Inoxidable | Perforada | A-15 | IP150KCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| ARQUETAS Y PLANOS DE INSTALACIÓN | ||
|---|---|---|
| Plano de la arqueta ASELF200K | DWG | |
| Detalle constructivo. Instalación en Asfalto | DWG | |
| Detalle constructivo. Instalación en Asfalto sobre forjado | DWG | |
| Detalle constructivo. Instalación en Hormigón | DWG | |
| Detalle constructivo. Instalación en Hormigón sobre forjado | DWG | |
| Detalle constructivo. Instalación en Adoquín | DWG | |
| Detalle constructivo. Instalación en Adoquín sobre forjado | DWG | |
| Detalle constructivo. Instalación en Adoquín sobre Losa Portante | DWG | |
| Ficha Técnica | ||
