HYDRO

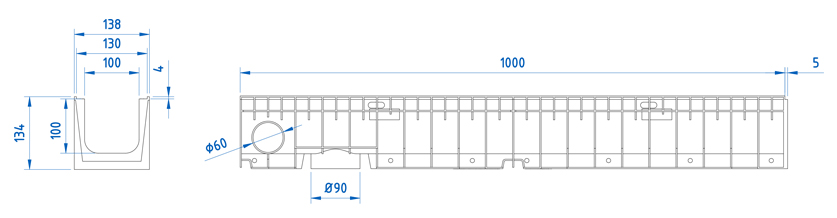

Canal de drenaje tipo ULMA, modelo HYDRO, fabricados en composite negro, ancho exterior 138mm, ancho interior 100mm, con altura exterior de 134mm, para recogida de aguas pluviales, en módulos de 1 ML de longitud, cancela de seguridad y tornillería correspondiente.
Opciones de canal
| CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| HYDRO | 1000mm | 134mm | 138mm | 100mm | 90mm | 60mm | 97.0 | 90.0 | 1,4 | 3.6 | DWG | |
Opciones de rejilla
| Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
|---|---|---|---|---|---|---|
| Fundición Dúctil | Nervada Normal (Pasarela) | B-125 | FNX100UCBM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Fundición Dúctil | Nervada Normal (Pasarela) | C-250 | FNX100UCCM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Nervada Normal (Pasarela) | A-15 | GN100UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Perforada | A-15 | GP100UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Ranurada | A-15 | GR100UOAH25 | Apoyada | DWG | |
| Acero Galvanizado | Entramada Normal | B-125 | GEX100UCB33 | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Entramada Antitacón | B-125 | GEHX100UCB | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Ranurada Simple | C-250 | GR100UOC | fijación por presión, sin tornillos | DWG | |
| Acero Galvanizado | Ranurada Doble | C-250 | GDR100UOC | fijación por presión, sin tornillos | DWG | |
| Acero Inoxidable | Nervada Normal (Pasarela) | A-15 | IN100UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Inoxidable | Perforada | A-15 | IP100UCA | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Composite | Nervada Longitudinal | A-15 | PNLH100UCAM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Composite | Nervada Longitudinal | A-15 | PNLH100UCAM GRIS | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Composite | Nervada Longitudinal | A-15 | PNLH100UCAM BG | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| PLANOS DE INSTALACIÓN | ||
|---|---|---|
| Detalle constructivo. Instalación en Asfalto | DWG | |
| Detalle constructivo. Instalación en Hormigón | DWG | |
| Detalle constructivo. Instalación en Hormigón con rejilla ranurada | DWG | |
| Detalle constructivo. Instalación en Adoquín | DWG | |
| Detalle constructivo. Instalación en Adoquín con rejilla ranurada | DWG | |
| Ficha Técnica | ||
