HYDRO250PLUS

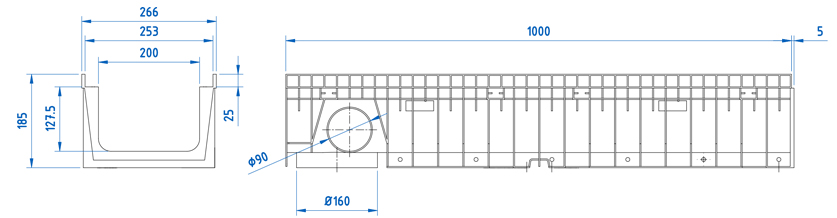

Canal de drenaje tipo ULMA, modelo HYDRO250PLUS, fabricados en composite negro, ancho exterior 266mm, ancho interior 200mm, con altura exterior de 185mm, para recogida de aguas pluviales, en módulos de 1 ML de longitud, cancela de seguridad y tornillería correspondiente.
Opciones de canal
| CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| HYDRO250PLUS | 1000mm | 185mm | 266mm | 200mm | 160mm | 90mm | 252 | 40 | 2,5 | 11,67 | DWG | |
Opciones de rejilla
| Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
|---|---|---|---|---|---|---|
| Fundición Dúctil | Nervada Normal (Pasarela) | C-250 | FNX200KCCM | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| Acero Galvanizado | Entramada Normal | B-125 | GEX200KCB | mediante 2 cancelas y 2 tornillos por ML | DWG | |
| PLANOS DE INSTALACIÓN | ||
|---|---|---|
| Detalle constructivo. Instalación en Asfalto. | DWG | |
| Detalle constructivo. Instalación en Hormigón. | DWG | |
| Detalle constructivo. Instalación en Adoquín. | DWG | |
| Ficha Técnica | ||
