HYDROKIT

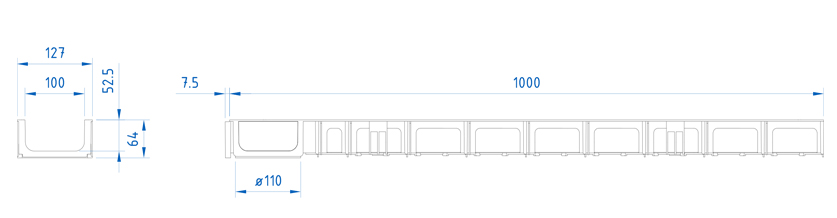

ML completo compuesto por 1 Ud. de canal de composite tipo ULMA, para recogida de aguas pluviales, modelo HYDROKITH65, ancho exterior 130mm, ancho interior 100mm y altura exterior 65mm.
Opciones de canal
| CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| HYDROKITH65 | 1000mm | 65mm | 130mm | 100mm | 90-110 | Conexión a 90º | 51 | 120.0 | 1.4 | 1.3 | DWG | |
Opciones de rejilla
| Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
|---|---|---|---|---|---|---|
| Acero Galvanizado | Nervada Normal (Pasarela) | A-15 | GN100UCA | tipo "click" o a presión | DWG | |
| Acero Galvanizado | Ranurada | A-15 | GR100UOAH25 | apoyada | DWG | |
| Acero Inoxidable | Nervada Normal (Pasarela) | A-15 | IN100UCA | tipo "click" o a presión | DWG | |
| Composite | Nervada Longitudinal | A-15 | PNLH100UCAM | tipo "click" o a presión | DWG | |
| Composite | Nervada Longitudinal | A-15 | PNLH100UCAM-GRIS | tipo "click" o a presión | DWG | |
| Composite | Nervada Longitudinal | A-15 | PNLH100UCAM BG | tipo "click" o a presión | DWG | |
| PLANOS DE INSTALACIÓN | ||
|---|---|---|
| Detalle constructivo. Instalación en Asfalto | DWG | |
| Detalle constructivo. Instalación en Hormigón | DWG | |
| Detalle constructivo. Instalación en Hormigón con rejilla ranurada | DWG | |
| Detalle constructivo. Instalación en Adoquín | DWG | |
| Detalle constructivo. Instalación en Adoquín con rejilla ranurada | DWG | |
| Ficha Técnica | ||
