HYDROMINI
![HYDROMINI](https://www.ulmaarchitectural.com/es/canales-de-drenaje/soluciones/canales-plastico-hydro/hydromini/@@images/9fd76f06-f98a-40b0-a31e-9eea68192681.jpeg)

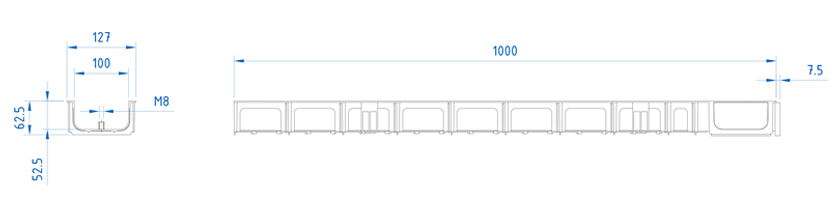

Canal de drenaje tipo ULMA, modelo HYDROMINI, fabricados en composite negro, ancho exterior 130mm, ancho interior 100mm, con altura exterior de 65mm, para recogida de aguas pluviales, en módulos de 1 ML de longitud.
Opciones de canal
CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Exterior | Interior | Vert. | Horiz. | |||||||||
HYDROH65 | 1000mm | 65mm | 130mm | 100mm | 90/110 | Conexión a 90º | 51.0 | 204.0 | 0,6 | 1.31 | DWG |
Opciones de rejilla
Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
---|---|---|---|---|---|---|
Fundición Dúctil | Nervada Normal (Pasarela) | B-125 | FNX100UCBM | mediante 2 tornillos por ML | DWG | |
Fundición Dúctil | Nervada Normal (Pasarela) | C-250 | FNX100UCCM | mediante 2 tornillos por ML | DWG | |
Acero Galvanizado | Nervada Normal (Pasarela) | A-15 | GN100UCA | mediante 2 tornillos por ML | DWG | |
Acero Galvanizado | Perforada | A-15 | GP100UCA | mediante 2 tornillos por ML | DWG | |
Acero Galvanizado | Entramada Normal | B-125 | GEX100UCB33 | mediante 2 tornillos por ML | DWG | |
Acero Galvanizado | Entramada Antitacón | B-125 | GEHX100UCB | mediante 2 tornillos por ML | DWG | |
Acero Galvanizado | Ranurada Simple | C-250 | GR100UOC | fijación por presión, sin tornillos | DWG | |
Acero Galvanizado | Ranurada Doble | C-250 | GDR100UOC | mediantfijación por presión, sin tornillose 2 tornillos por ML | DWG | |
Acero Inoxidable | Nervada Normal (Pasarela) | A-15 | IN100UCA | mediante 2 tornillos por ML | DWG | |
Acero Inoxidable | Perforada | A-15 | IP100UCA | mediante 2 tornillos por ML | DWG | |
Composite | Nervada Longitudinal | A-15 | PNLH100UCAM | mediante 2 tornillos por ML | DWG | |
Composite | Nervada Longitudinal | A-15 | PNLH100UCAM GRIS | mediante 2 tornillos por ML | DWG | |
Composite | Nervada Longitudinal | A-15 | PNLH100UCAM BG | mediante 2 tornillos por ML | DWG |
PLANOS DE INSTALACIÓN | ||
---|---|---|
Detalle constructivo. Instalación en Asfalto | DWG | |
Detalle constructivo. Instalación en Hormigón | DWG | |
Detalle constructivo. Instalación en Hormigón con rejilla ranurada | DWG | |
Detalle constructivo. Instalación en Adoquín | DWG | |
Detalle constructivo. Instalación en Adoquín con rejilla ranurada | DWG | |
Ficha Técnica |
