OCULTO10

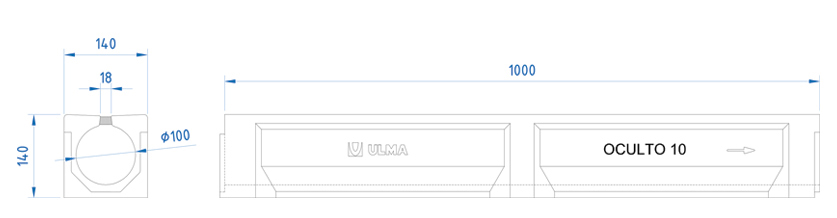

Canal de Hormigón Polímero tipo ULMA, modelo OCULTO10, ancho exterior 140mm, diámetro interior 100mm y altura exterior 140mm, para recogida de aguas pluviales, en módulos de 1 ML de longitud.
Opciones de canal
CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Exterior | Interior | Vert. | Horiz. | |||||||||
OCULTO 10 | 1000mm | 140mm | 140mm | 100mm | 110 | 110 | 78.5 | 56 | 18.2 | 4.5 | DWG | |
OCULTO100RM | 500mm | 140mm | 140mm | 100mm | 9.42 | DWG |
Opciones de rejilla
Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
---|---|---|---|---|---|---|
Hormigón Polímero | Ranurada Simple | A-15 | HPR100KCAM | mediante 1 cancela y 1 tornillo | DWG |
PLANOS DE INSTALACIÓN | ||
---|---|---|
Plano de la Arqueta AOCULTO100S + AU100 | DWG | |
Detalle constructivo. Instalación en Hormigón | DWG | |
Detalle constructivo. Instalación en Pavimento Sintético | DWG | |
Ficha Técnica |
