INFO TEKNIKOA

Katalogo tekniko osoa PDF formatuan deskarga dezakezu hemen:

deskargatu katalogo tekniko osoa hemen

FormatUAK ETA LODIERAK

ALTUERA (H):
200 mm-tik, 600 mm, 750 mm eta 900 mm-ko neurrietan.

LUZEERA (L):
900 mm-tik, 1200 mm, 1400 mm eta 1800 mm-ko neurri estandarra. Ebakiak edozein neurrira.

STONEO STANDARD
K-SLAT
Tolerantzia longitudinalak
L ± 2 mm
Tolerantziak altueran
H ± 1 mm
Plakaren pisua
33 kg/m²

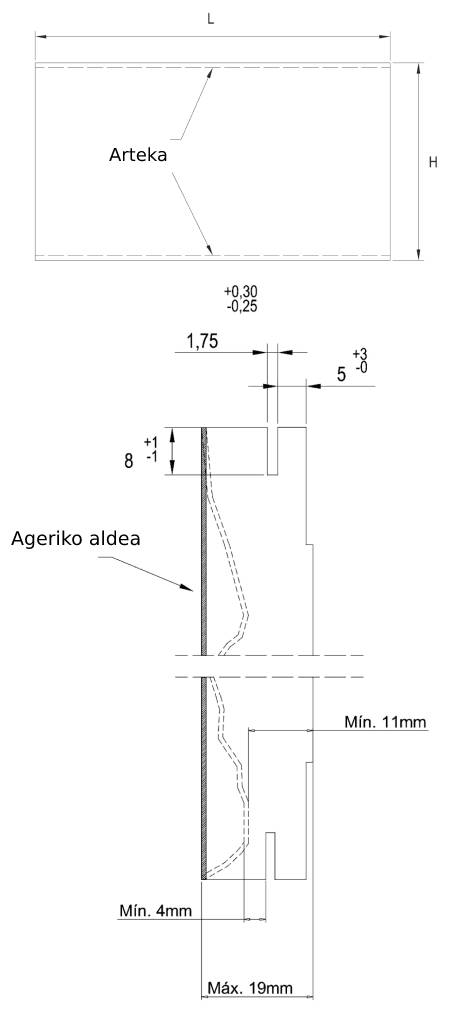

STONEO 11+
Espesor 11+

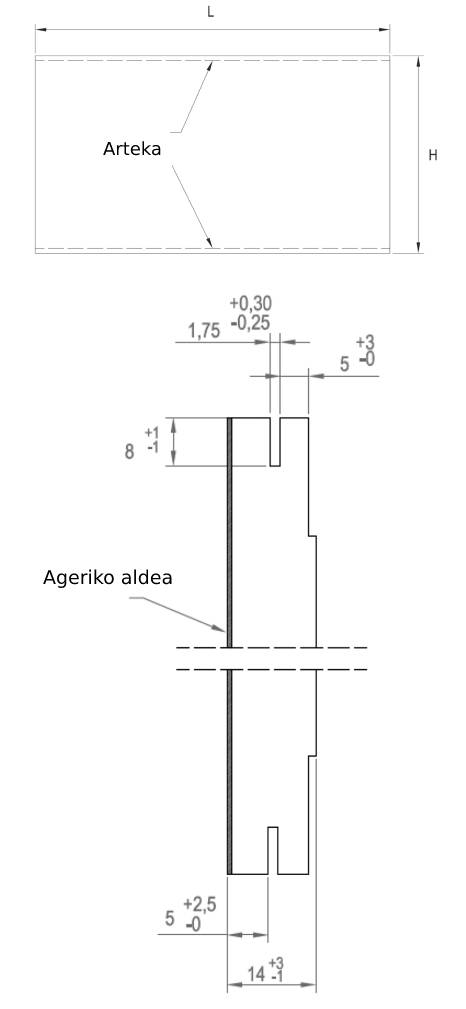

STONEO 14
Espesor 14

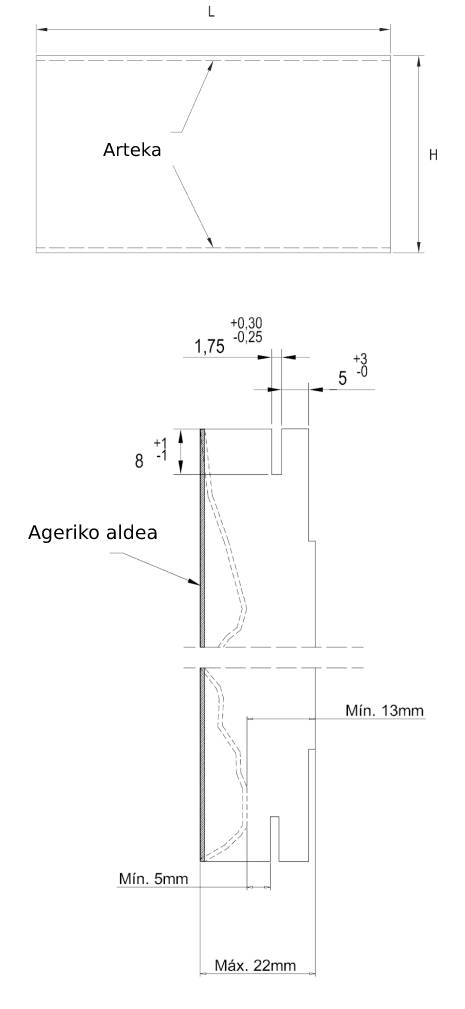

STONEO 14+
Espesor 14+

Ezkutuko kokapen sistemak

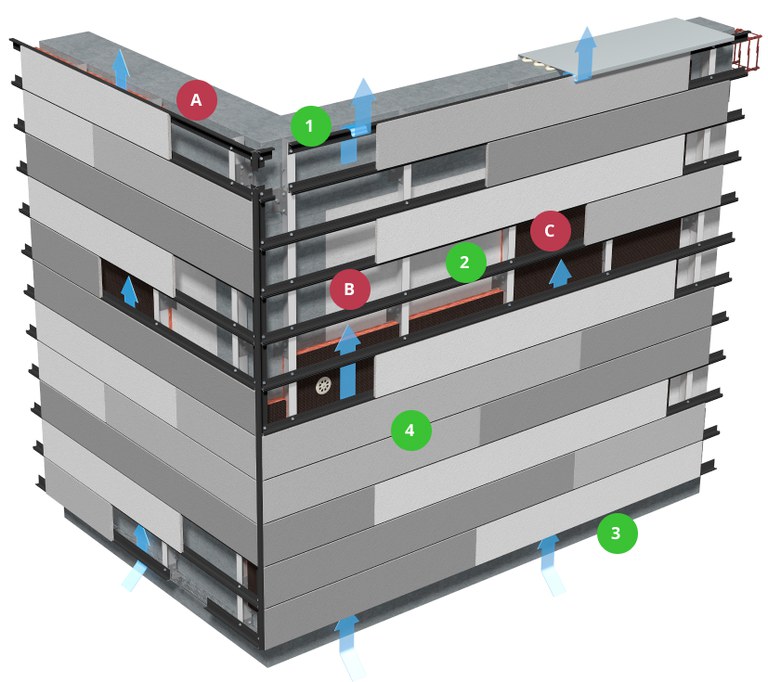

Esquema colocación horizontal

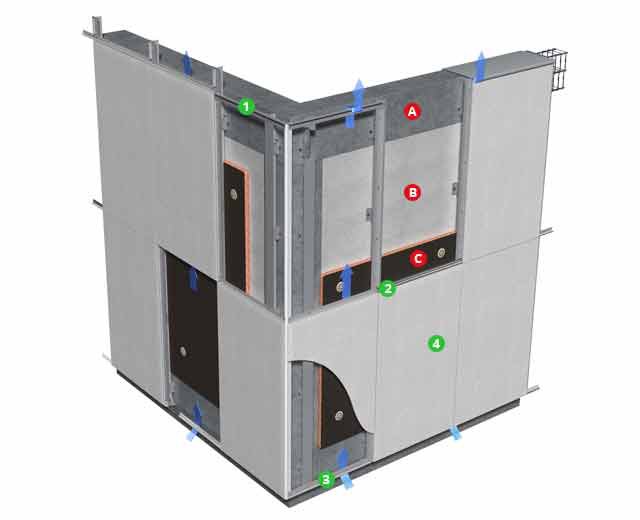

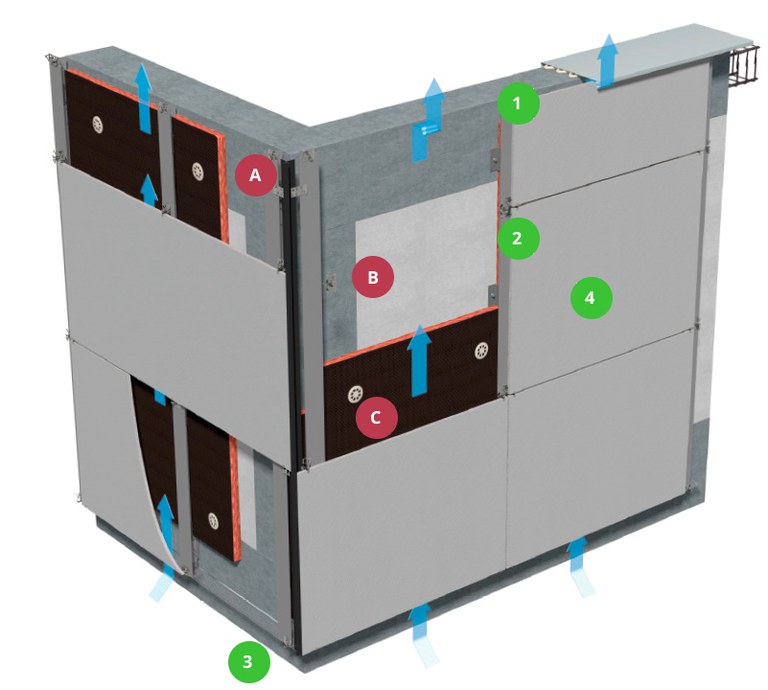

Kokapen sistema horizontala

AForjatuak
1Alderantzizko abio profil jarraitua
BOinarrizko itxitura
2Gida profil jarraitua
CIsolamendu termikoa
3Abio profil jarraitua
4STONEO plaka
 Bideoa ikusi    /     Detaile teknikoa PDF Detaile teknikoa DWG

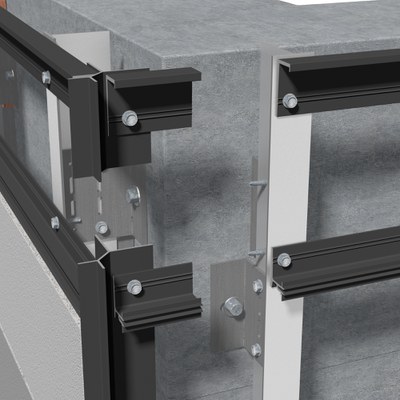

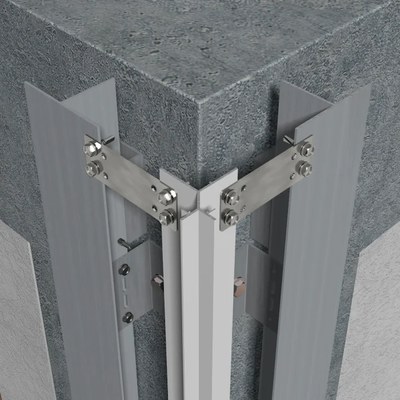

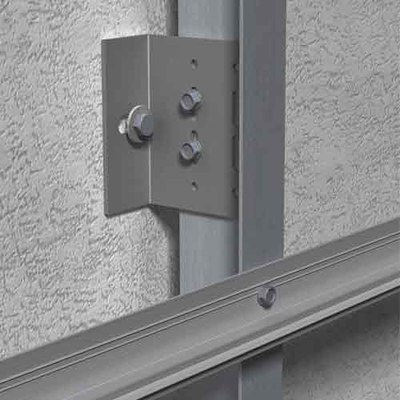

Puntu finkoko ainguraketa bridatua

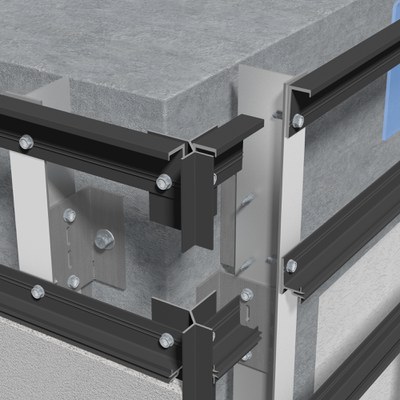

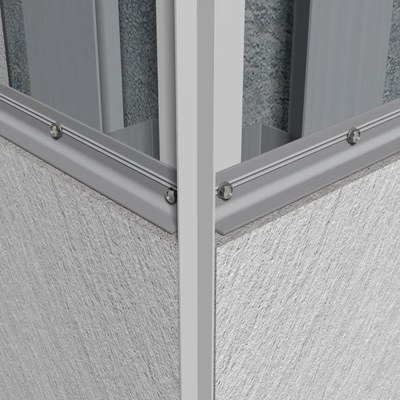

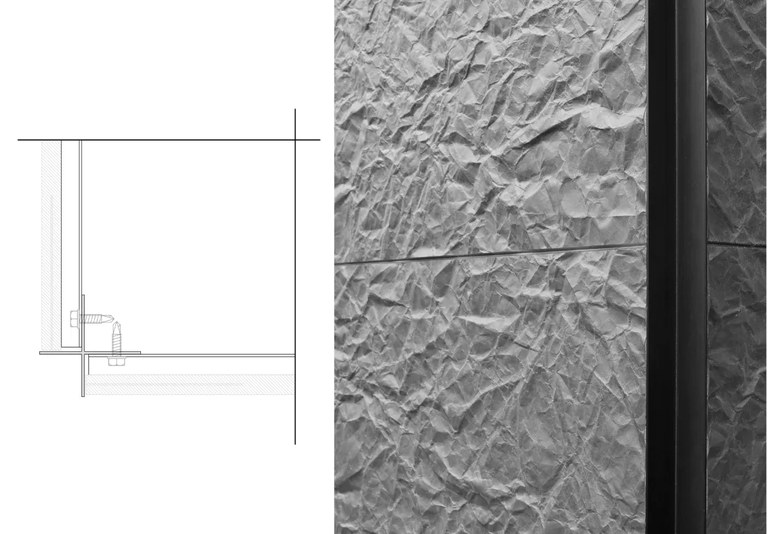

Y profileko izkina

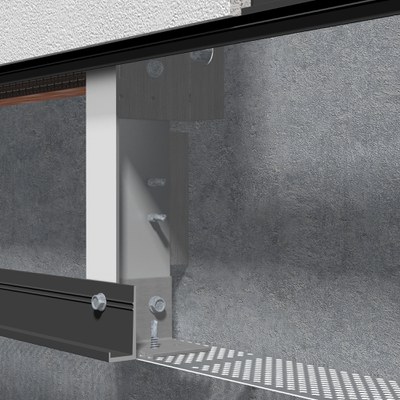

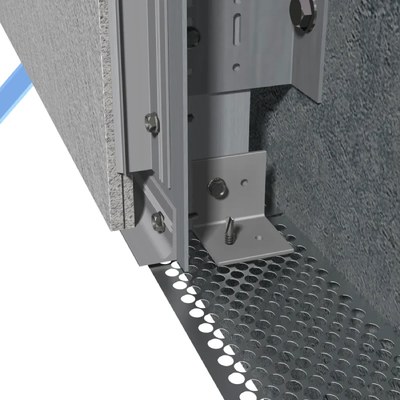

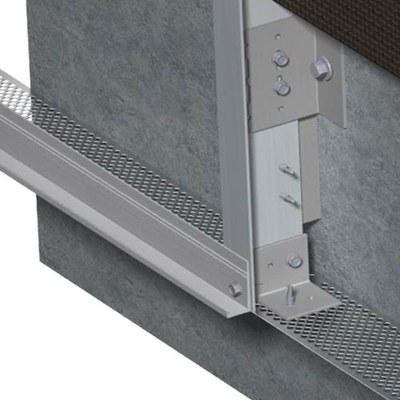

Abio profilaren detailea  eta karraskarien kontrako sareta

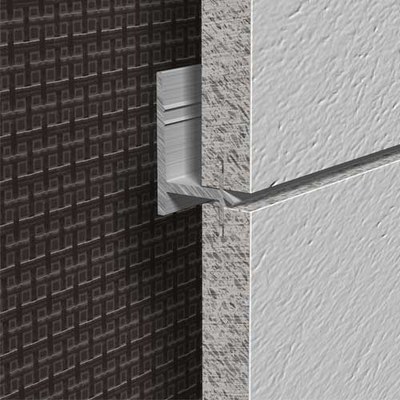

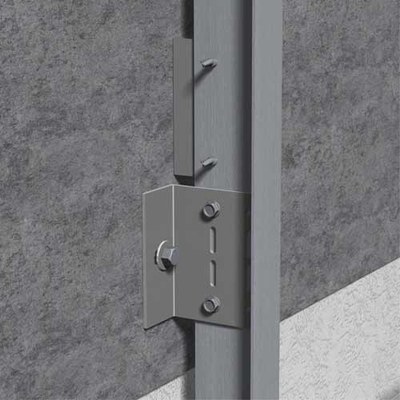

Gida profila

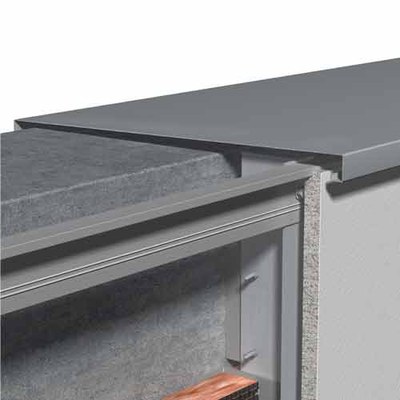

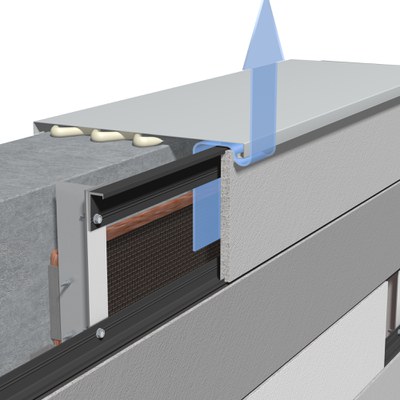

Kameraren aire irteera

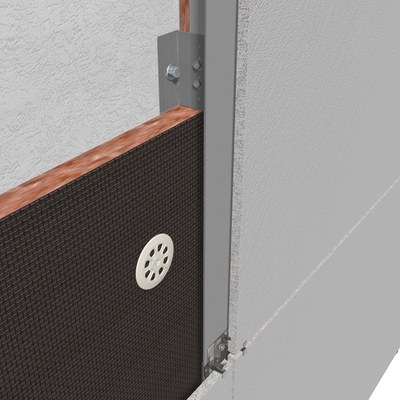

Finkapen takoak itxitura eta forjaketei eta puntu lerrakorreko ainguraketa librea

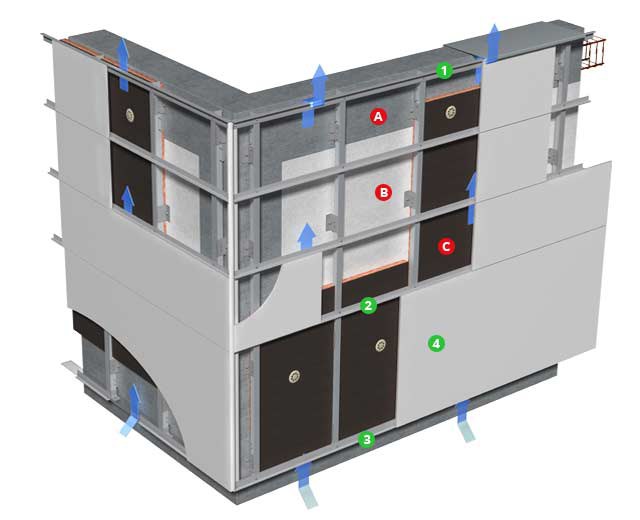

Colocacion vertical

Kokapen sistema bertikala

AForjatuak
1Alderantzizko abio profil jarraitua
BOinarrizko itxitura
2Gida profil jarraitua
CIsolamentu termikoa
3Abiarazte profil jarraitua
4STONEO plaka
Bideoa ikusi / Detaile teknikoa PDF Detaile teknikoa DWG

Karraskarien kontrako sareta

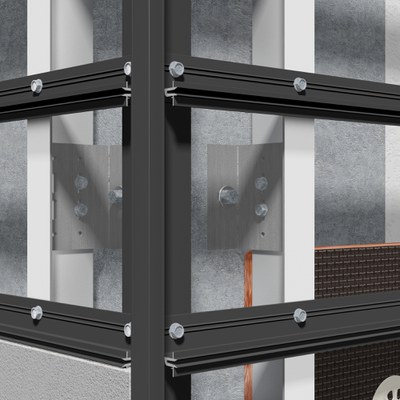

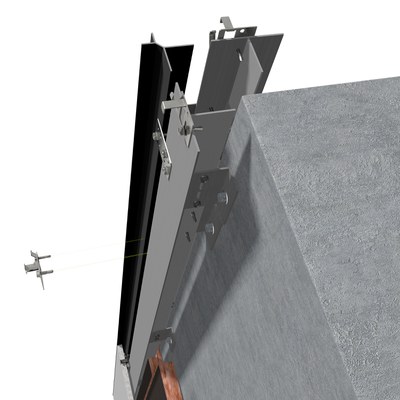

Ainguraketa bikoitza Puntu finkoko ainguraketa bridatua

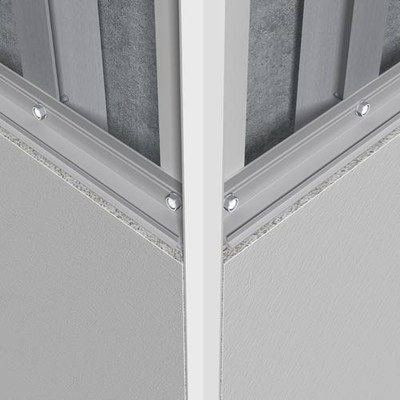

Y profileko izkina

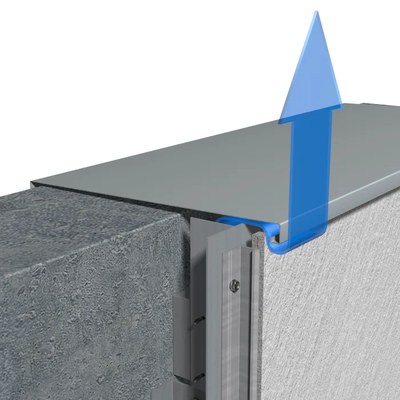

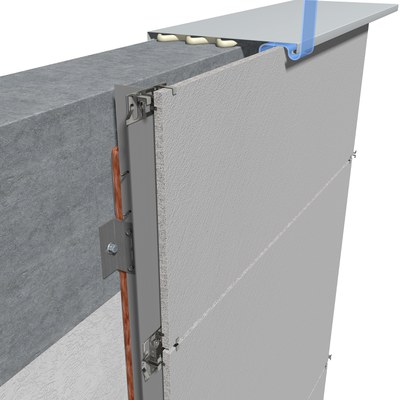

Kameraren aire irteera koroatzean

EZKUTUKO KOKAPEN SISTEMARAKO PROFIL MOTAK

Juntura ezkutuaren profil jarraituak

perfil oculto
Abio-profila Koroatzea 3,5 mm
perfil oculto
Abio-profila Zatikatzea
perfil oculto
3,5 mm-ko Gida Profil Juntura
perfil oculto
3,5mm-ko Euskarri Profila
deskargatu PDF-A

profil motak

Ageriko junturako profil jarraituak

perfil visto
8 mm-ko Juntura Sakoneko Gida Profila
perfil visto
15mm-ko Ageriko Gida Profila
perfil visto
20 mm-50 mm-ko Juntura Sakoneko Gida Profila
perfil visto
10 mm-ko Ageriko Abio Profila
PDF-A DESKARGATU

AGERIKO KOKAPEN SISTEMA

Sistema visto
AForjatuak
1Grapa puntuala koroatzean
BOinarrizko itxitura
2Grapa puntuala
CIsolamendu termikoa
3Grapa puntuala abioan
4STONEO plaka
Detaile teknikoa PDF   Detaile teknikoa DWG

Izkineko profila

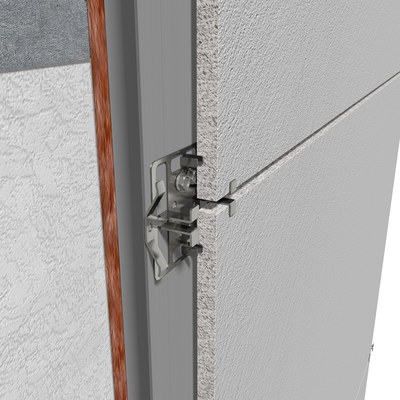

Grapa puntuala

Grapa izkinan

Grapa koroatzean

Grapa abio profilean

K-SLAT kokapen sistema

Sistema K-Slat
AForjatuak
1Alderantzizko abio profil jarraitua
BOinarrizko itxitura
28 mm-ko gida profil jarraitua
CIsolamentu termikoa
3Ageriko abio profil puntuala
4STONEO K-Slat plaka
Detaile teknikoa PDF Detaile teknikoa DWG

Abio profila eta karraskarien kontrako sareta

8mm-ko gida profila

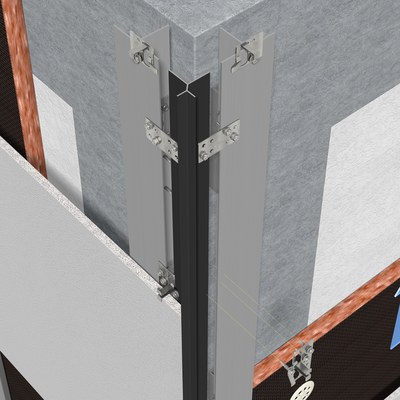

Izkina Y profilarekin

8MM-ko gida profilaren montantea

Aire irteera koroazioan

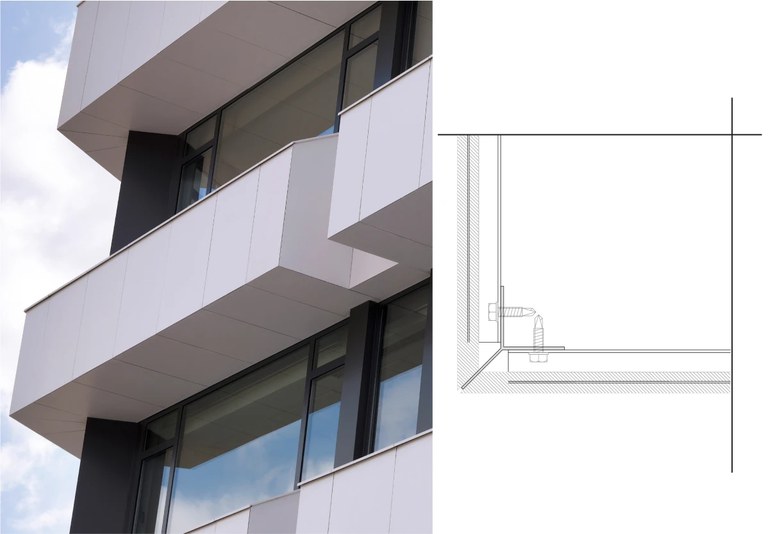

IZKINA MOTAK

esquina x
X soluzioa

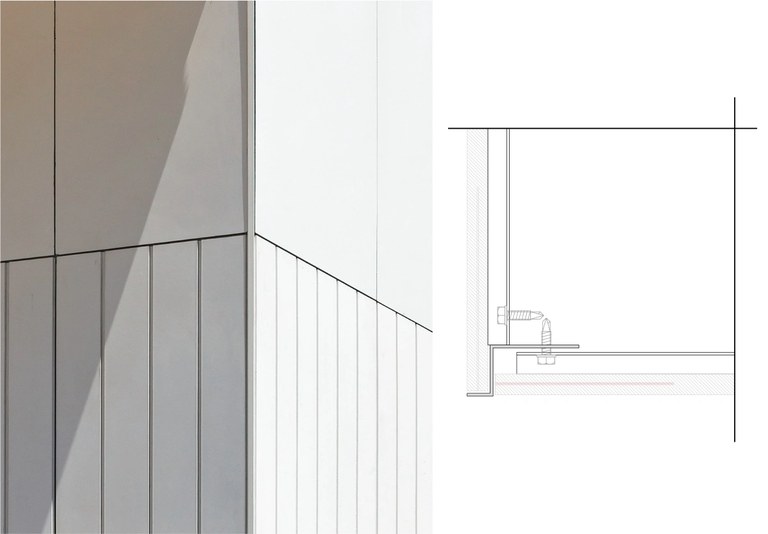

esquina z
Z soluzioa

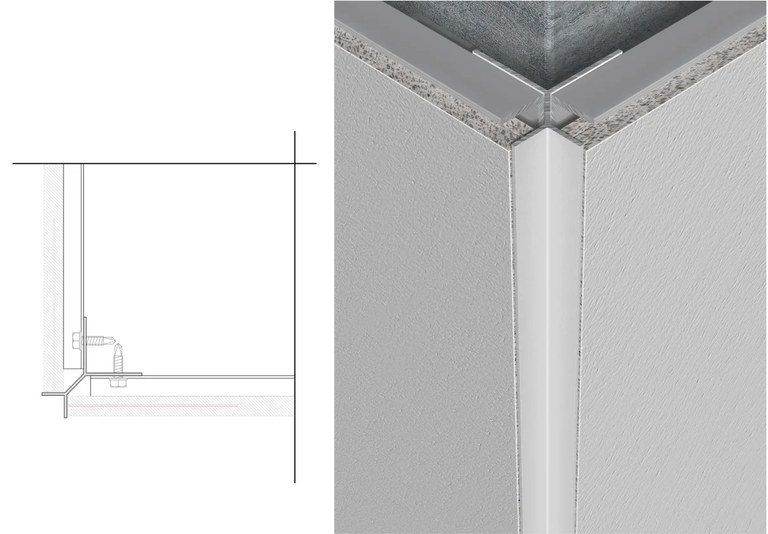

esquina y
Y soluzioa
Esquina en 45
45º INGLETEA
