S300F

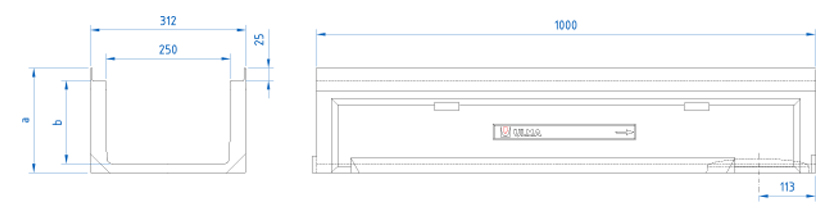

ULMA motako Hormigoi Polimerozko kanala, S300F modeloa, kanpo zabalera 312mm, barne zabalera 250mm eta kanpo altuera 210mm dituena; euri-urak biltzekoa, 1 ML luzerako moduluetan, alboetako babeserako altzairu galbanizatuzko profilekin, eta 8 puntutako segurtasun finkapena ML bakoitzeko.
Kanalaren aukerak
| KANALAREN KODEA |
L
(mm) |
Altuera guztira
(mm) |
Zabalera (mm) | Irteerako diametroa (mm) |
Sail hidraulikoa
(cm) |
Unitateak
(x pallet) |
Pisua
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kanpoaldea | Barnealdea | Bertikala | Horiz. | |||||||||
| S300F | 1000mm | 210mm | 312mm | 250mm | 200mm | - | 407.0 | 24.0 | 34.57 | 22.1 | DWG | |
Sareten aukerak
| Materiala | Diseinua | Karga mota | Kodea | KITa finkatzeko modua | ||
|---|---|---|---|---|---|---|
| Burdinurtua | Nerbioduna | C-250 | FNX250FTCM | 8 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Nerbioduna | D-400 | FNX250FTDM | 8 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Nerbioduna | F-900 | FNX250FTFM | 8 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Itsua | F-900 | FC250FTFM | 8 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Artekatu sinplea | D-400 | GRL250FOD | Ezarrita | DWG | |
| KUTXETAK ETA INSTALAZIO XEHETASUNAK | ||
|---|---|---|
| AF250 kutxetaren planoa | DWG | |
| AF250S+A250I+A250B kutxetaren planoa | DWG | |
| AF250S+A250B kutxetaren planoa | DWG | |
| Eraikuntza xehetasuna. Asfaltoan | DWG | |
| Eraikuntza xehetasuna. Hormigoian | DWG | |
| Eraikuntza xehetasuna. Asfaltoan solairuaren gainean | DWG | |
| Eraikuntza xehetasuna. Hormigoian solairuaren gainean | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan solairuaren gainean | DWG | |
