KOMPAQ200 CITY

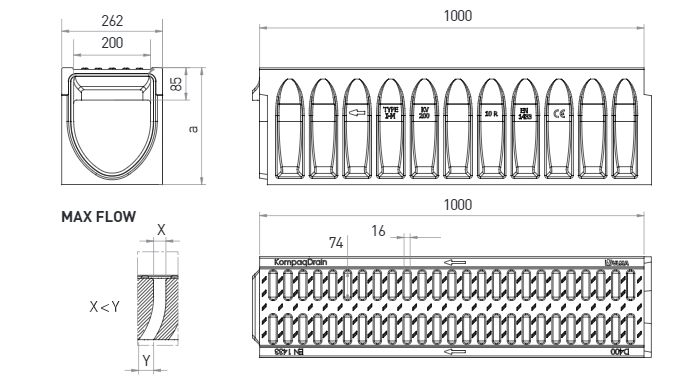

Drainatze linealeko kanala, ULMA KompaqDrain®City KVFDH200 modeloa, monolitikoa gorputz bakarrean integratutako saretarekin eta etenik gabe, ekintza bandalikoen kontrakoa eta korrosioa jasaten duena. D-400 karga klasea mota guztietako ibilgailuen joan-etorrirako eta 16mm zabaleko ur-bilketarako zuloekin. V optimizatu formako sekzioa eta MAX-FLOW® geometria duten zuloak: efektu autogarbitzailea emari baxuan, emari handienean gaitasun gehikuntza eta irekitze positiboa zikinkeriaren buxadura saihesteko, lurzoruan maldarik ez duten guneetarako. Azalera aktiboa ur-lamina ur-bilketarako zuloetara bideratzeko elementuekin. Mihiztadura sistema alienazio horizontal eta bertikalean eta zulatutako arteka perimetrala 360º zigilatze junturaren instalazioa errazteko. Erregistro elementuak eta goiko kutxatilak FNHX200FTDM burdinurtuko sareta dute. Aldamenean preformak dituzte alde bakoitzeko irteera horizontalerako eta aldameneko preformak T, L eta gurutze motako konexioetarako.
Kanalaren aukerak
| KANALAREN KODEA |
L
(mm) |
Altuera guztira
(mm) |
Zabalera (mm) | Irteerako diametroa (mm) |
Sail hidraulikoa
(cm) |
Unitateak
(x pallet) |
Pisua
(Kg) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Kanpoaldea | Barnealdea | Bertikala | Horiz. | ||||||||
| KVFDH200.10R | 1000mm | 305mm | 262mm | 200mm | 318.0 | 12.0 | 79.0 | DWG | |||
| KVFDH200.30R | 1000mm | 505mm | 262mm | 200mm | 718.0 | 8.0 | 101.0 | DWG | |||
| KVFDH200.50R | 1000mm | 705mm | 262mm | 200mm | 1118.0 | 8.0 | 131.0 | DWG | |||
| KUTXETAK ETA INSTALAZIO XEHETASUNAK | ||
|---|---|---|
| AKVFDH200MF Erregistroa | DWG | |
| AKVFDH200MF.R + AKVF200I + AKVF200B Kutxeta | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan C250 karga mota arte | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan D400 karga motarentzat | DWG | |
| Eraikuntza xehetasuna. Asfaltoan D400 karga mota arte zirkulazioarekiko luzetarako norabidean | DWG | |
| Eraikuntza xehetasuna. Asfaltoan C250 karga mota arte zirkulazioarekiko zeharkako norabidean | DWG | |
| Eraikuntza xehetasuna. Asfaltoan C250 karga motarentzat zirkulazioarekiko zeharkako norabidean | DWG | |
| Eraikuntza xehetasuna. Hormigoian D400 karga mota arte zirkulazioarekiko luzetarako norabidean | DWG | |
| Eraikuntza xehetasuna. Hormigoian D400 karga mota arte zirkulazioarekiko zeharkako norabidean | DWG | |
