KOMPAQ200 CIVIL

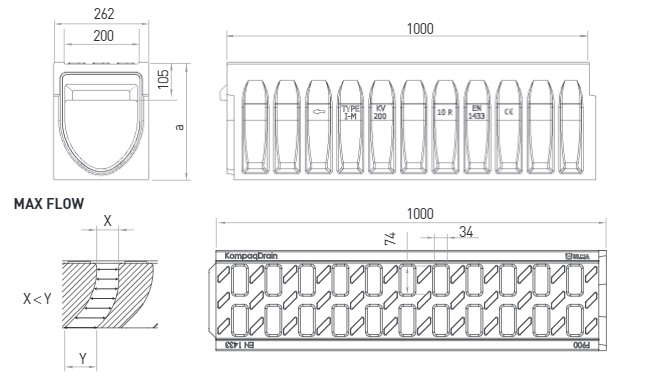

Drainatze linealeko kanala, ULMA KompaqDrain®Civil KVF200 modeloa, monolitikoa gorputz bakarrean integratutako saretarekin eta etenik gabe, ekintza bandalikoen kontrakoa eta korrosioa jasaten duena. F-900 karga klasea karga handietarako. V optimizatu formako sekzioa eta MAX-FLOW® geometria duten zuloak: efektu autogarbitzailea emari baxuan, emari handienean gaitasun gehikuntza eta irekitze positiboa zikinkeriaren buxadura saihesteko, lurzoruan maldarik ez duten guneetarako. Azalera aktiboa ur-lamina ur-bilketarako zuloetara bideratzeko elementuekin. Mihiztadura sistema alienazio horizontal eta bertikalean eta zulatutako arteka perimetrala 360º zigilatze junturaren instalazioa errazteko. Erregistro elementuak eta goiko kutxatilak FNX200FTFM burdinurtuko sareta dute. Aldamenean preformak dituzte alde bakoitzeko irteera horizontalerako eta aldameneko preformak T, L eta gurutze motako konexioetarako.
Kanalaren aukerak
| KANALAREN KODEA |
L
(mm) |
Altuera guztira
(mm) |
Zabalera (mm) | Irteerako diametroa (mm) |
Sail hidraulikoa
(cm) |
Unitateak
(x pallet) |
Pisua
(Kg) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Kanpoaldea | Barnealdea | Bertikala | Horiz. | ||||||||
| KVF200.10R | 1000mm | 325mm | 262mm | 200mm | 318.0 | 12.0 | 88.0 | DWG | |||
| KVF200.30R | 1000mm | 525mm | 262mm | 200mm | 718.0 | 8.0 | 111.0 | DWG | |||
| KVF200.50R | 1000mm | 725mm | 262mm | 200mm | 1118.0 | 8.0 | 141.0 | DWG | |||
| KUTXETAK ETA INSTALAZIO XEHETASUNAK | ||
|---|---|---|
| AKVF200MF Erregistroa | DWG | |
| AKVF200MF.RS + AKVF200I + AKVF200B Kutxeta | DWG | |
| Eraikuntza xehetasuna. Asfaltoan F900 karga mota arte zirkulazioarekiko luzetarako norabidean | DWG | |
| Eraikuntza xehetasuna. Asfaltoan F900 karga mota arte zirkulazioarekiko zeharkako norabidean | DWG | |
| Eraikuntza xehetasuna. Hormigoian F900 karga mota arte zirkulazioarekiko luzetarako norabidean | DWG | |
| Eraikuntza xehetasuna. Hormigoian F900 karga mota arte zirkulazioarekiko zeharkako norabidean | DWG | |
