DOMO

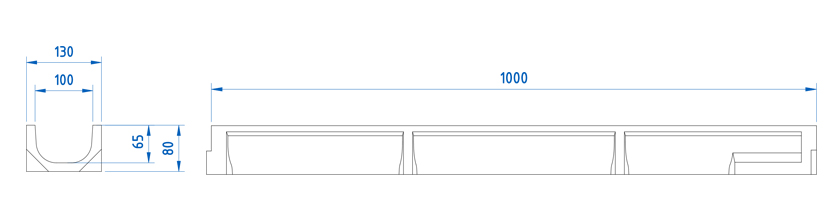

ULMA motako Hormigoi Polimerozko kanala, DOMO modeloa, kanpo zabalera 130mm, barne zabalera 100mm eta kanpo altuera 80mm dituena, euri-urak biltzekoa, 1 ML luzerako moduluetan, ML bakoitzeko 2 torlojuzko finkapen sistemarekin.
Kanalaren aukerak
KANALAREN KODEA |
L
(mm) |
Altuera guztira
(mm) |
Zabalera (mm) | Irteerako diametroa (mm) |
Sail hidraulikoa
(cm) |
Unitateak
(x pallet) |
Pisua
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Kanpoaldea | Barnealdea | Bertikala | Horiz. | |||||||||
DOMO | 1000mm | 80mm | 130mm | 100mm | 110.0 | - | 60.0 | 104.0 | 6.93 | 1.6 | DWG |
Sareten aukerak
Materiala | Diseinua | Karga mota | Kodea | KITa finkatzeko modua | ||
---|---|---|---|---|---|---|
Burdinurtua | Nerbioduna | B-125 | FNX100UCBM | 2 torloju ML bakoitzeko | DWG | |
Burdinurtua | Nerbioduna | C-250 | FNX100UCCM | 2 torloju ML bakoitzeko | DWG | |
Altzairu galbanizatua | Nerbioduna | A-15 | GN100UCA | 2 torloju ML bakoitzeko | DWG | |
Altzairu galbanizatua | Zulatua | A-15 | GP100UCA | 2 torloju ML bakoitzeko | DWG | |
Altzairu Galbanizatua | Artekatua | A-15 | GR100UOAH25 | ezarrita | DWG | |
Altzairu galbanizatua | Bilbatua | B-125 | GEX100UCB33 | 2 torloju ML bakoitzeko | DWG | |
Altzairu galbanizatua | Bilbatu antitakoia | B-125 | GEHX100UCB | 2 torloju ML bakoitzeko | DWG | |
Altzairu galbanizatua | Artekatu sinplea | C-250 | GR100UOC | Ezarrita | DWG | |
Altzairu galbanizatua | Artekatu bikoitza | C-250 | GDR100UOC | Ezarrita | DWG | |
Altzairu herdoilgaitza | Nerbioduna | A-15 | IN100UCA | 2 torloju ML bakoitzeko | DWG | |
Altzairu herdoilgaitza | Zulatua | A-15 | IP100UCA | 2 torloju ML bakoitzeko | DWG | |
Konposite | Nerbiodun Luzetarakoa | A-15 | PNLH100UCAM | 2 torloju ML bakoitzeko | DWG | |
Konposite | Nerbiodun Luzetarakoa | A-15 | PNLH100UCAM GRIS | 2 torloju ML bakoitzeko | DWG | |
Konposite | Nerbiodun Luzetarakoa | A-15 | PNLH100UCAM BG | 2 torloju ML bakoitzeko | DWG |
KUTXETAK ETA INSTALAZIO XEHETASUNAK | ||
---|---|---|
AU100 kutxetaren planoa | DWG | |
AEURO100 kutxetaren planoa | DWG | |
Eraikuntza xehetasuna. Galtzadarrizko zolan | DWG | |
Eraikuntza xehetasuna. Galtzadarrizko zolan sareta artekatuarekin | DWG | |
Eraikuntza xehetasuna. Galtzadarrizko zolan solairuaren gainean | DWG | |
Eraikuntza xehetasuna. Galtzadarrizko zolan lauza sostengatzaile gainean | DWG | |
Eraikuntza xehetasuna. Asfaltoan | DWG | |
Eraikuntza xehetasuna. Asfaltoan solairuaren gainean | DWG | |
Eraikuntza xehetasuna. Hormigoian | DWG | |
Eraikuntza xehetasuna. Hormigoian sareta artekatuarekin | DWG | |
Eraikuntza xehetasuna. Hormigoian solairuaren gainean | DWG |
