EUROKIT

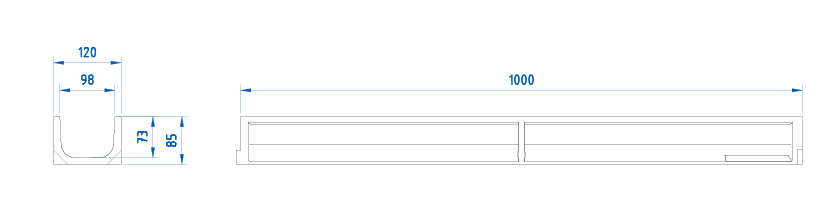

ML osoa, ULMA motako Hormigoi Polimerozko kanal 1 unitate osatua, euri-urak biltzekoa, EUROKIT modeloa, kanpo zabalera 120mm eta barne zabalera 98mm dituena, 85mm-ko kanpo altuerarekin.
Kanalaren aukerak
KANALAREN KODEA |
L
(mm) |
Altuera guztira
(mm) |
Zabalera (mm) | Irteerako diametroa (mm) |
Sail hidraulikoa
(cm) |
Unitateak
(x pallet) |
Pisua
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Kanpoaldea | Barnealdea | Bertikala | Horiz. | |||||||||
EUROKIT | 1000mm | 85mm | 120mm | 98mm | 110.0 | - | 66.5 | 108 (con rejilla montada) | 6.43 | 2.0 | DWG |
Sareten aukerak
Materiala | Diseinua | Karga mota | Kodea | KITa finkatzeko modua | ||
---|---|---|---|---|---|---|
Altzairu galbanizatua | Nerbioduna | A-15 | GNS100UOA | klick edo presio bidez | DWG | |
Altzairu galbanizatua | Artekatua | A-15 | GR100UOAH25 | ezarrita | DWG |
INSTALAZIO XEHETASUNAK | ||
---|---|---|
Eraikuntza xehetasuna. Galtzadarrizko zolan | DWG | |
Eraikuntza xehetasuna. Galtzadarrizko zolan sareta artekatuarekin | DWG | |
Eraikuntza xehetasuna. Galtzadarrizko zolan solairuaren gainean | DWG | |
Eraikuntza xehetasuna. Galtzadarrizko zolan lauza sostengatzaile gainean | DWG | |
Eraikuntza xehetasuna. Asfaltoan | DWG | |
Eraikuntza xehetasuna. Asfaltoan solairuaren gainean | DWG | |
Eraikuntza xehetasuna. Hormigoian | DWG | |
Eraikuntza xehetasuna. Hormigoian sareta artekatuarekin | DWG | |
Eraikuntza xehetasuna. Hormigoian solairuaren gainean | DWG |
