SELF350K

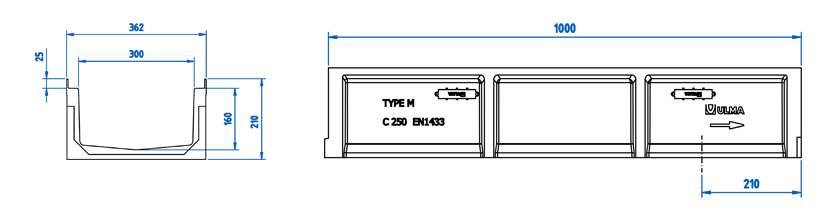

ULMA motako Hormigoi Polimerozko kanala, SELF350K modeloa, kanpo zabalera 360mm, barne zabalera 300mm eta kanpo altuera 210mm dituena, euri-urak biltzekoa, 1 ML luzerako moduluetan, alboetako babeserako altzairu galbanizatuzko profilekin, segurtasun atakarekin eta dagokion torlojuteriarekin.
Kanalaren aukerak
KANALAREN KODEA |
L
(mm) |
Altuera guztira
(mm) |
Zabalera (mm) | Irteerako diametroa (mm) |
Sail hidraulikoa
(cm) |
Unitateak
(x pallet) |
Pisua
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Kanpoaldea | Barnealdea | Bertikala | Horiz. | |||||||||
SELF300 | 1000mm | 210mm | 360mm | 300mm | 250 | - | 455 | 21 | 40.33 | 23.3 | DWG |
Sareten aukerak
Materiala | Diseinua | Karga mota | Kodea | KITa finkatzeko modua | ||
---|---|---|---|---|---|---|
Burdinurtua | Nerbioduna | C-250 | FNX300KCCM | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
Altzairu galbanizatua | Bilbatua | B-125 | GEX300KCB | 2 ataka eta 2 torloju ML bakoitzeko | DWG |
KUTXETAK ETA INSTALAZIO XEHETASUNAK | ||
---|---|---|
ASELF350K kutxetaren planoa | DWG | |
Eraikuntza xehetasuna. Asfaltoan | DWG | |
Eraikuntza xehetasuna. Hormigoian | DWG | |
Eraikuntza xehetasuna. Galtzadarrizko zolan | DWG | |
Eraikuntza xehetasuna. Galtzadarrizko zolan lauza sostengatzaile gainean | DWG |
